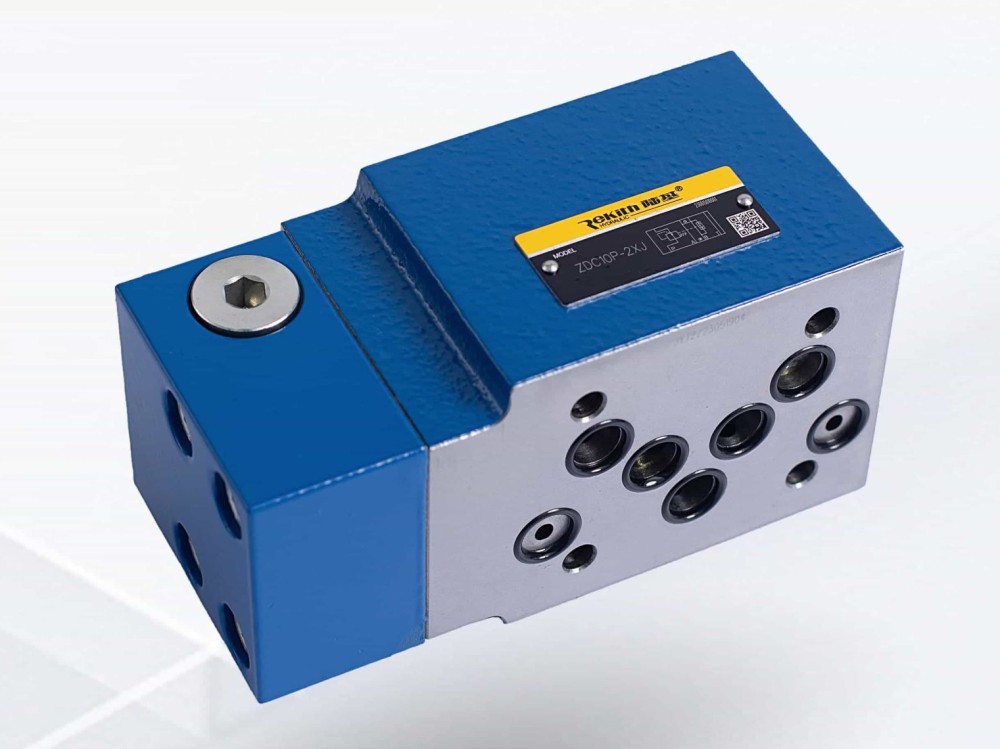

ZDC - Компенсатор давления Ду6 - Ду32

Описание

Компенсатор давления ZDC применяется для установки под пропорциональные гидрораспределители типоразмера от Ду6 до Ду32. Данный клапан давления позволяет реализовать функцию регулятора потока, то есть регулировка скорости пропорциональным дросселирующим распределителем не будет зависеть от нагрузки на рабочем органе. Клапаны ZDC производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.

Типоразмер 6, 10, 16, 25, 32
Серия изделия 2X (1X для Ду10)
Макс. рабочее давление 350 бар
Максимальный расход: 520 л/мин

Особенности

Клапан для модульного монтажа
Схема притычной поверхности по ISO 4401
Компенсация нагрузки в канале P → A или P → B с помощью встроенного челночного клапана "ИЛИ"
Двухходовая конструкция “P“
Трехходовая конструкция “PT“ (размеры от 10 до 25)
Регулирование расхода во взаимодействии с пропорциональным дросселирующим распределителем

Принцип действия и конструктивная схема

Клапаны типа ZDC представляют собой измерительные компенсаторы давления прямого действия 2- или 3-ходовой конструкции. Они используются для компенсации нагрузки в качестве измерительного компенсатора давления в канале P. Эти клапаны в основном состоят из корпуса (1), золотника управления (2), пружины сжатия (3) с пружинной пластиной (4) и крышки (5) со встроенным обратным клапаном (6). Пружина сжатия (3) удерживает золотник управления (2) в открытом положении от P2 до P1, когда перепад давления P1 → A1 или P1 → B1 составляет менее 10 бар. Когда перепад давления превышает 10 бар, золотник управления (2) сдвигается влево до тех пор, пока перепад давления не будет восстановлен.
