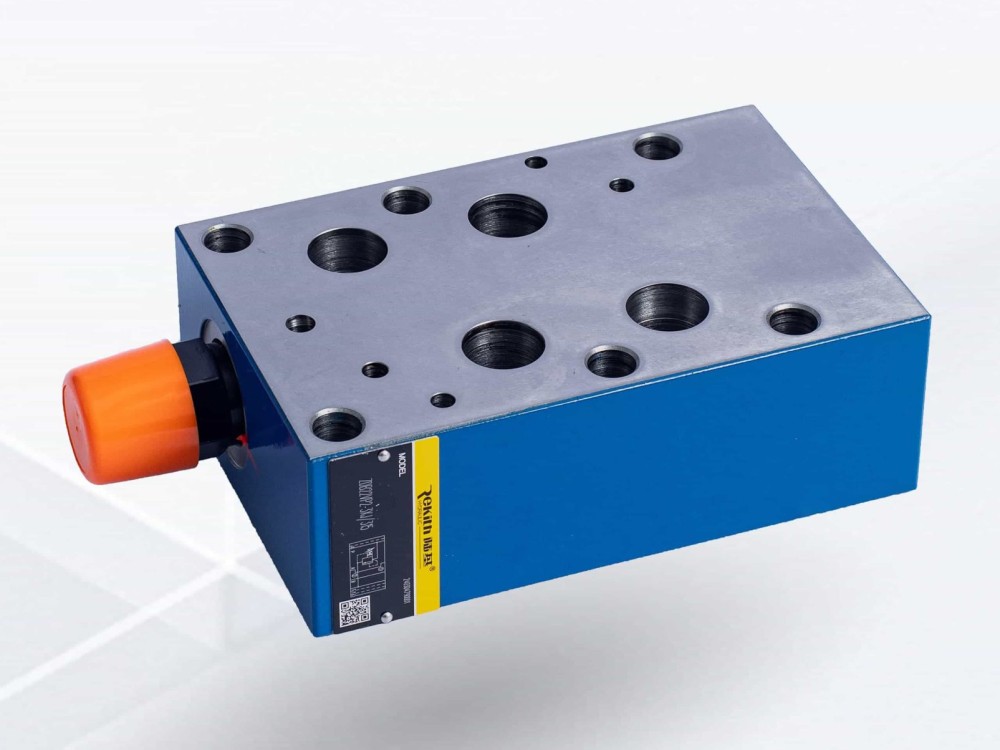

ZDB10, Z2DB10 - Предохранительный клапан Ду 10 модульного монтажа

Описание

Клапаны ZDB10, Z2DB10 являются клапанами с ручным управлением, регулирующими максимальное давление в системе. Клапан ZDB10 выполнен в виде плиты для модульного монтажа по типоразмеру Ду10 (ISO 4401-05 или CETOP05). Модель ZDB10 имеет в своем составе один предохранительный клапан, а модель Z2DB10 – два предохранительный клапана, расположенных в каналах А и В. Клапаны ZDB10, Z2DB10 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.

Типоразмер 10
Серия изделия 4X
Макс. рабочее давление 315 бар
Максимальный расход: 100 л/мин

Особенности:

• для модульного монтажа
• присоединительные отверстия по DIN 24 340 form A, ISO 4401 и CETOP–RP 121 H
• 4 уровня давления
• 6 исполнений, по выбору
• с одним или двумя клапанами
• 2 элемента управления:
  • вращающаяся рукоятка
  • винт с шестигранником и колпачком

Конструкция, функционирование

Напорные клапаны типов ZDB и Z2DB с предуправлением служат для ограничения давления в системе. Основными частями клапанов являются корпус (7), и один или два ввертных клапана. Давление срабатывания регулируется деталью (4). В исходном состоянии клапан закрыт. Давление в канале A действует на правый торец плунжера (1) и, через дроссель (2), на левый торец, а также на клапан предуправления (6). При поднятии давления в канале A выше значения, соответствующего силе пружины (5), клапан (6) открывается. Появляется поток жидкости через дроссель (2), дроссель (3), и канал (8) в канал T. Перепадом давления на дросселе (2) плунжер (1) смещается и открывает канал от A к T, чем обеспечивается поддержание давления, соответствующее регулировке пружины (5). При этом обеспечивается слив жидкости в канал T из обеих полостей с пружинами.
