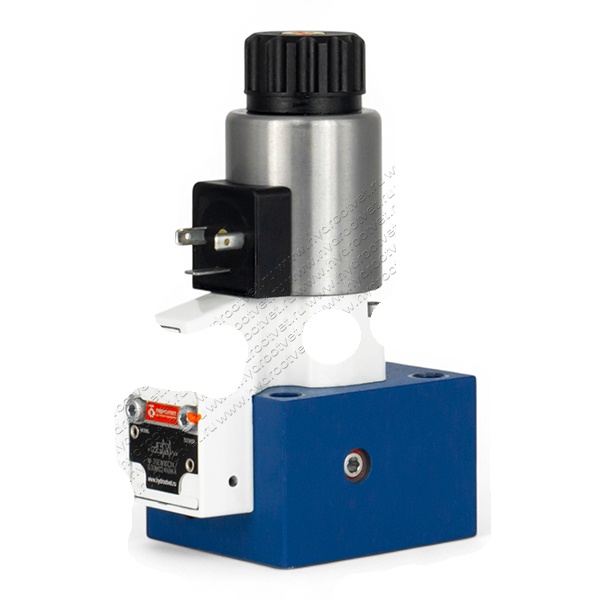

M-3SEW10, M-4SEW10 - Гидрораспределитель седельного типа Ду 10 с электроуправлением (на 420 и 630бар)

Описание

Клапаны M-3SEW10 и M-4SEW10 являются гидравлическим распределителями седельного типа, то есть обеспечивают герметичное запирание потока (без утечек), что позволяет применять их без гидрозамка. Однако, такой тип гидрораспределителя имеет мало вариантов исполнения схем распределения. Клапаны рассчитаны на максимальный расход до 40 л/мин и имеют два варианта исполнения в зависимости от максимального рабочего давления на 420 бар или на 630 бар. Распределители M-3SEW10 и M-4SEW10 устанавливается на монтажную поверхность Ду10 (ISO 4401-05 или CETOP05), в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Клапаны M-*SEW10 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.

• распределитель прямого действия седельного типа с электромагнитным управлением
• расположение отверстий по DIN 24 340 Form A, ISO 4401 и CETOP–RP 121 H,
• запертый выход герметичен
• надёжное переключение, также при длительном выстаивании под давлением
• переключаемые в воздухе магниты постоянного тока со съемной катушкой (возможен переменный ток с выпрямителем)
• возможен поворот катушки электромагнита на 90°
• катушка снимается без разгерметизации
• ручное дублирование

Распределитель типа M-3SEW10 представляет собой седельный распределитель с электромагнитным управлением. Основными его деталями являются: корпус (1), электромагнит (2), усиленная распределительная часть (3) и плунжер (8), как запирающий элемент.

Принцип работы
В исходном положении шарик (4) прижимается к седлу пружиной (9), а в рабочем положении электромагнит (2) действует через угловой рычаг (6) и шарик (7) на толкатель (8), уплотненный с двух сторон. Полость между обоими уплотнениями сообщается с присоединительным отверстием Р. Таким образом, клапанная система при действующих силах (силе магнита или силе действия возвратной пружины) уравновешена по давлению. Поэтому распределители могут применяться при давлении до 630 бар.

Примечания:

• Седельные распределители обладают отрицательным перекрытием. Поэтому присоединительное отверстие Т должно быть постоянно подключено. Это означает, что в процессе переключения — от начала открытия одного седла клапана до закрытия другого седла присоединительные отверстия Р-А-Т соединены друг с другом. Однако продолжительность этого явления настолько мала, что почти во всех случаях использования распределителя не имеет существенного значения.
• Кнопка ручного дублирования (10) позволяет переключать распределитель без подачи электросигнала на магнит.
• Необходимо следить, чтобы не превышался максимальный указанный расход. Для ограничения расхода нужно использовать встраиваемый дроссель

Распределитель 4/2 Функционал 4/2 седельного распределителя достигается установкой под седельный распределитель 3/2 промежуточной вставки («плюс-1-плиты»).

Исходное положение
Главный распределитель не переключен. Пружина (9) прижимает шарик (4) к седлу (11). Канал Р заперт и канал А соединен с каналом Т. Кроме этого, сигнал управления от канала А поступает в полость плунжера (12) и тем самым разгружает эту полость, соединяя ее с баком. Давление Р прижимает шарик (13) к седлу (14), канал Р соединен с каналом В, а канал А — с каналом Т.

Промежуточное положение
При включении главного распределителя плунжер (8) перемещается против действия пружины (9) и прижимается к седлу (15). Кратковременно канал Т запирается, а каналы Р, А и В соединяются.

Рабочее положение
Каналы Р и А соединены. Так как давление Р через канал А действует на большой торец плунжера (12), то он пере- мещается, прижимая шарик (13) к седлу (16). При этом канал В соединяется с каналом Т, а Р — с А. Шарик (13) создает эффект «положительного перекрытия». При использованиии дифференциальных цилиндров, во избежание рывков из-за переброса давлений, канал А следует подключать к штоковой полости цилиндра.
