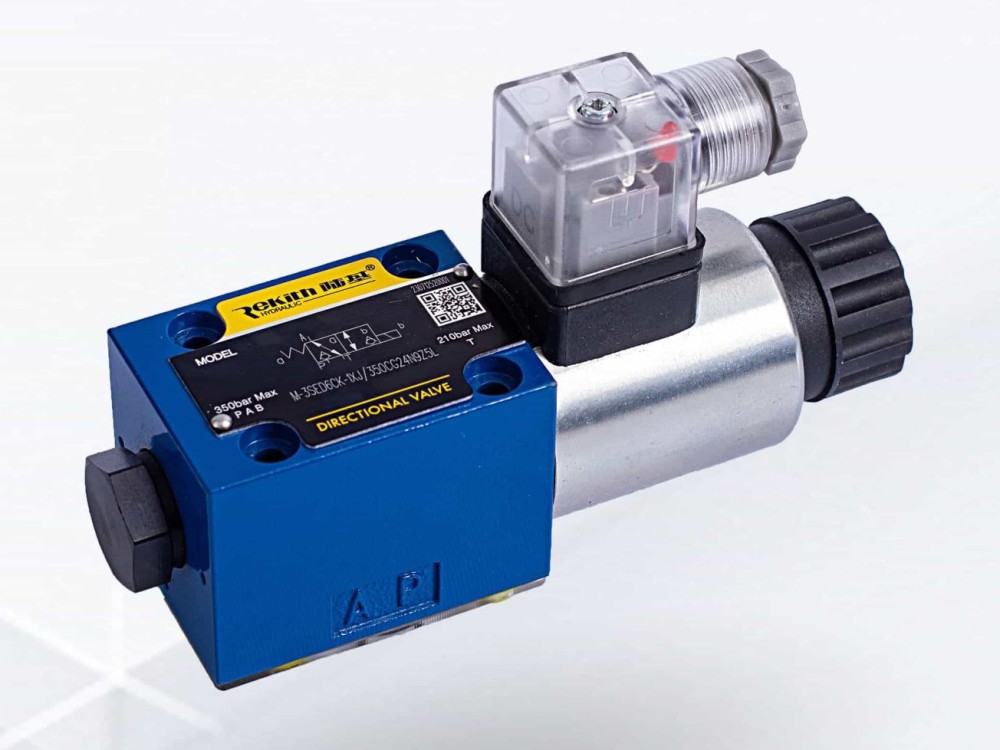

M-3SED6, M-4SED6 - Гидрораспределитель седельного типа Ду 6 с электроуправлением (на 350 бар)

Описание

Клапаны M-3SED6 и M-4SED6 являются гидравлическим распределителями седельного типа, то есть обеспечивают герметичное запирание потока (без утечек), что позволяет применять их без гидрозамка. Однако, такой тип гидрораспределителя имеет мало вариантов исполнения схем распределения. Клапаны рассчитаны на максимальный расход в 25 л/мин. Распределители M-3SED6 и M-4SED6 устанавливается на монтажную поверхность Ду6 (ISO 4401-03 или CETOP03), в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Клапаны M-*SED6 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.

Особенности

– Pаспределитель клапанного типа, прямого действия с электромагнитным управлением
– Положение подключений согласно DIN 24340 форме A (без отверстия для фиксации)
– Положение подключений согласно ISO 4401-03-02-0-05 и NFPA T3.5.1 R2-2002 D03 (с отверстием для фиксации)
– Надежное переключение даже при длительной выдержке под давлением
– Работающие в масле электромагниты постоянного тока со съемной катушкой (посредством выпрямителя можно получить переменный ток)
– Катушка электромагнита поворачивается на 90°
– При замене катушки открытие герметичной полости не требуется
– Со скрытым ручным дублированием, по выбору;

Распределитель типа M-.SED представляет собой распределитель клапанного типа, прямого действия с электромагнитным управлением. Он управляет запуском, остановкой и направлением потока и состоит, в основном, из корпуса (1), электромагнита (2), седел (7) и (11) и клапана (4). Благодаря ручному дублированию (6) клапан переключается без возбуждения электромагнита.

Основной принцип работы (распределитель клапанного типа 3/2) Исходное положение клапана (нормально открытый –"UK" или нормально закрытый – "CK") определяется расположением пружины (5). Полость (3) за клапаном (4) соединена со входом Р и закрыта для входа Т. Таким образом, в клапане скомпенсированы перестановочные усилия (электромагнита и пружины). Благодаря особому клапану (4) входы Р, А и Т можно нагрузить максимальным рабочим давлением (350 бар) и направить объемный поток в обоих направлениях (см. условные обозначения)! В исходном положении клапан (4) прижимается пружиной (5) к седлу (11), а во включенном положении – электромагнитом (2) к седлу (7). Расход блокируется. В распределителе клапанного типа 2/2 канал T заглушен.

Благодаря промежуточной плите, плите "плюс 1", на базе распределителя клапанного типа 3/2 достигается функция распределителя клапанного типа 4/2.

Функция плиты "плюс 1"

Исходное положение:
главный клапан не активизирован. Пружина (5) удерживает клапан (4) прижатым к седлу (11). Вход Р заблокирован, вход А соединен со входом Т. Канал управления проходит от А по большой поверхности золотника (8), таким образом разгружая ее до бака. Давление в Р перемещает шарик (9) в седло (10). Таким образом, Р соединяется с В, а А – с Т.

Переходное положение:
при активизации главного клапана клапан (4) сдвигается по направлению к пружине (5) и прижимается к седлу (7). Вход Т блокируется, а Р, А и В кратковременно соединяются.

Позиция при включении:
Р соединен с А. Вследствие того, что давление насоса действует через А на большую поверхность золотника (8), шарик (9) прижимается к седлу (12). Таким образом В соединяется с Т, а Р – с А. Шарик (9) в плите "плюс 1" обладает "положительным перекрытием при переключении".

Седельные клапаны применяются в соответствии со схемой распределения, а также указанным рабочим давлением и расходом (см. предельные характеристики).

Для обеспечения безопасной эксплуатации следует соблюдать следующие пункты.

• Чтобы безопасно переключить клапан и удерживать его во включенном положении, давление должно составлять pP≥ pA ≥ pT (конструктивные условия).
• Седельные клапаны имеют отрицательное перекрытие при переключении, т.е. во время переключения возникает утечка масла. Тем не менее, этот процесс протекает настолько быстро, что не имеет большого значения практически во всех случаях применения.
• Запрещается превышать максимальный указанный расход (при необходимости использовать встроенный дроссель для ограничения расхода)!

Плита "плюс 1":

• При применении плиты "плюс 1" (функция распределителя клапанного типа 4/2) необходимо учитывать следующие параметры: pмин = 8 бар; qV > 3 л/мин.
• Каналы P, A, B и T подключены в соответствии с их функционалом. Их запрещается менять местами или глушить по собственному усмотрению!
• Вход Т в 3- и 4-позиционном исполнении должен быть всегда закрыт.
• Учитывать высоту и распределение давления!
• Расход допустим только в направлении стрелки!
