LC картридж - предохранительные клапаны

Описание

Встраиваемые клапаны типа LC..DB применяются для установки в гидроблок по стандарту DlN ISO 7368. При помощи данных логических клапанов реализуются различные функции управления потоком рабочей жидкости по давлению (клапаны давления). Встраиваемые клапаны LC..DB применяются совместно с соответствующими клапанами-крышками LFA требуемого типоразмера, которые, как правило имеют различные пилотные клапаны управления (золотниковые или седельные распределители, пропорциональные предохранительные клапаны) Ду6. Реализация гидросхем с применением логических элементов LC экономически целесообразна при расходах пропорциональных Ду16 и выше.

Типоразмер 16 - 100
Серия изделия 7X
Макс. рабочее давление 420 бар
Максимальный расход: 7000 л/мин

Особенности

• седельный или золотниковй тип клапана
• с демпфером или без него
• 4 различных пружины - давление открытия
• различные величины настройки давления

Пилотные клапаны: Золотниковый тип 4WE6, Седельный тип SEW6 и Седельный тип SED6
Доспускается применение пилотного пропорционального клапана давления DBET.

Общие положения

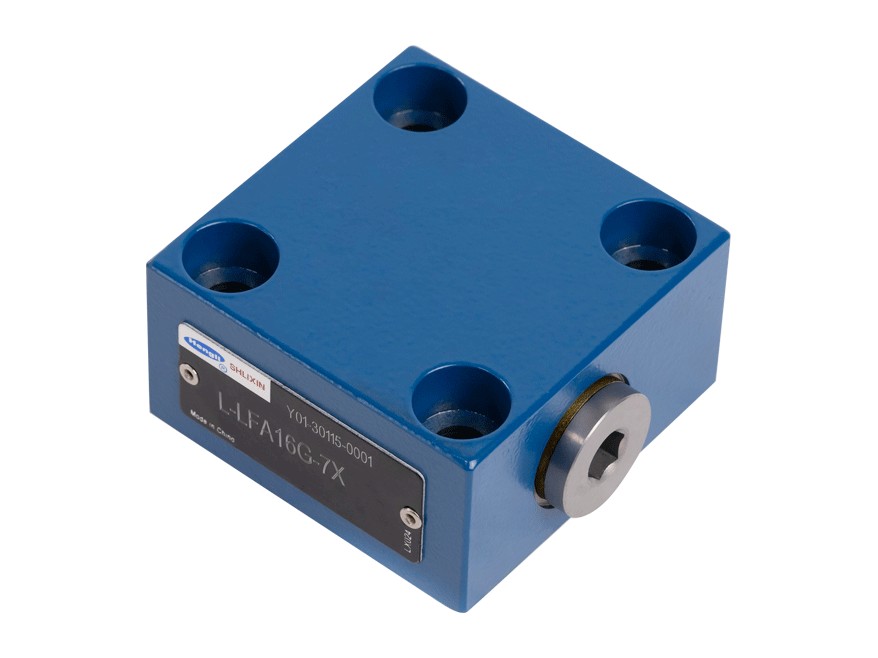

2-линейные встроенные клапаны непрямого действия имеют седельную или золотниковую конструкцию. Основной клапан, управляющий большой мощностью, встраиваетсяв гнездо, нормированное по DIN ISO 7368, и закрывается крышкой (2). Клапан предуправления (4) с электропропорционально йили ручной регулировкой встраивается в управляющую головку (2) или как пилотный распределитель пристыковывается к крышке с размещением отверстий по DIN 24 340.Комбинации встроенных клапанов позволяют реализовывать различные функции клапанов давления.

Принцип работы и конструктивная схема

Функция предохранительного клапана

Тип LFA..DB... Встроенный клапан тип LC..DB...

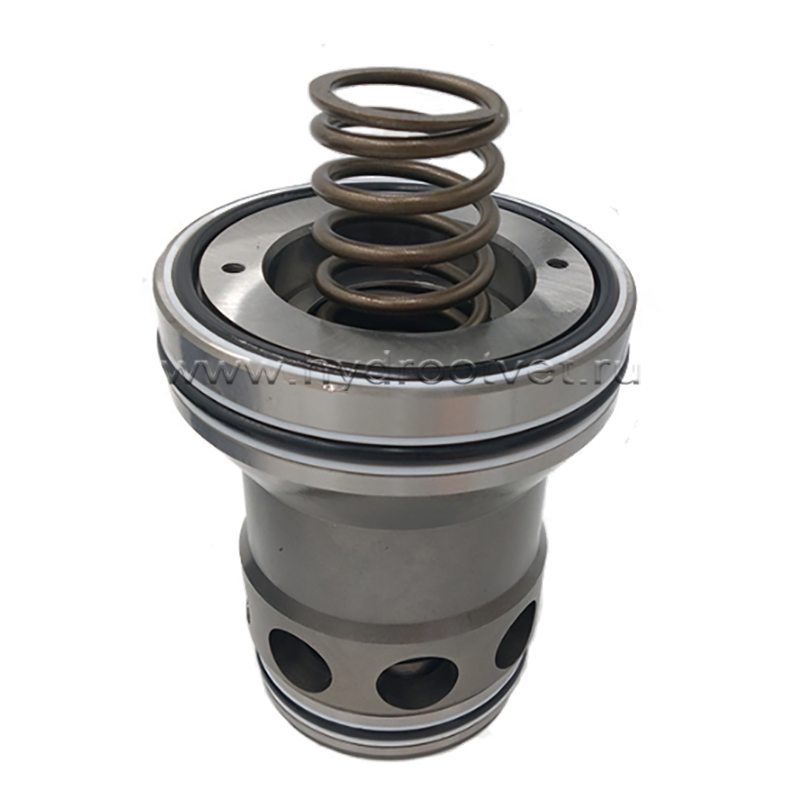

Встроенный клапан (1) в функции предохранительного — седельного типа, без дифференциального соотношения площадей (не открывается давлением от канала B). Давление от канала А через дроссель (5) действует на клапан (3) со стороны пружины. При давлении в А ниже настройки предохранительного клапана (4) клапан (3)закрыт пружиной. С повышением давления в канале А до открытия управляющего клапана (4), появляется разность давлений и клапан (3) открывается, ограничивая давление в канале А в соответствии с характеристикой расход-давление.

Функции редукционного клапана

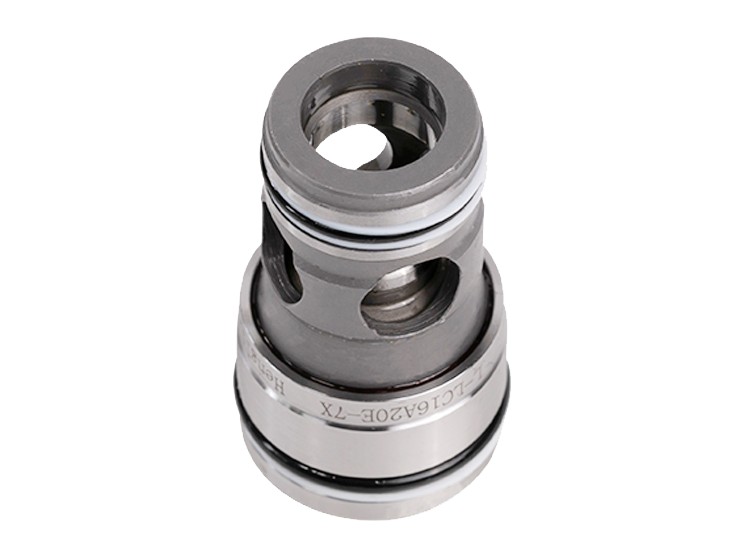

1. В исходном положении открыт: крышка тип LFA..DB... и встроенный клапан тип LC..DR..

Встроенный клапан в функции редукционного—золотникового типа, без дифференциального соотношения площадей (не открывается давлением от канала В). Используются клапаны предуправления подобно предохранительному клапану (типа LFA..D...). Давление от канала А через дроссель действует на клапан со стороны пружины. При давлении в А ниже настройки предохранительного клапана золотник (1) гидравлически сбалансирован и поток от В к А возможен. С повышением давления в канале А до открытия управляющего клапана появляется разность давлений, золотник (1) перемещается вверх и рост давления в А ограничивается.

2. В исходном положении закрыт: крышка типа LFA..DR... и встроенный клапан типа LC..DB40D...

В этом исполнении используются встроенный предохранительный клапан (типа LC..DB40D...) и крышка с редукционным клапаном предуправления (типа LFA..DR...). От канала А через дроссель и открытый редукционный клапан в канал В проходит управляющий поток. Давление со стороны А открывает клапан и основной поток свободно проходит от А к В. При достижении в В давления настройки редукционного клапана он закрывается и встроенный клапан перекрывает поток от А к В, ограничивая рост давления. В случае повышения давления выше заданного, через редукционный клапан открывается слив из В в бак. При установке распределителя реализуется дополнительная функция запорного клапана (типа LFA..DRW...).
