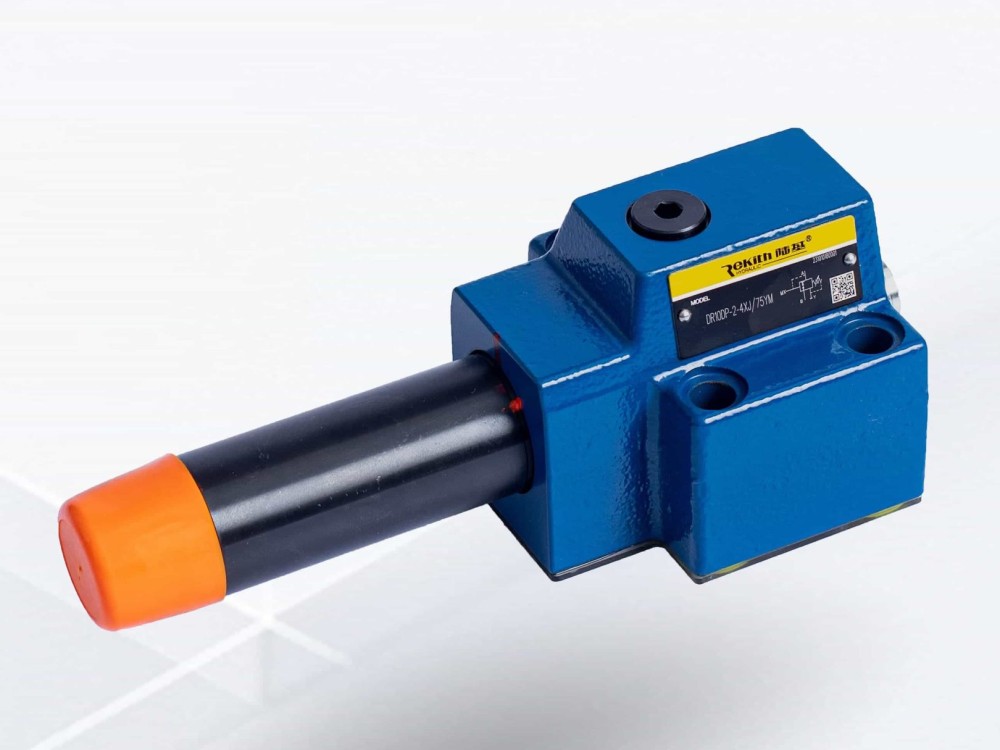

DZ10DP - Клапан последовательности Ду 10 прямого действия

Описание

Клапан DZ10DP является клапаном давления с ручным управлением непрямого действия и служит для подключения второй части гидросистемы, когда давление в первой части системы достигло настройки клапана. Также данный клапан может применяться в качестве подпорного и переключающего клапана. Клапан DZ10DP устанавливает на монтажную поверхность Ду10 (ISO 4401-05 или CETOP05), в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Клапаны DZ10DP производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.

Особенности:

• для монтажа на плите: расположение отверстий по DIN 24 340 Form D, ISO 5781 и CETOP–RP 121 H, монтажные плиты заказываются отдельно.
• 4 диапазона регулирования
• 1 элемент регулирования:

  • винт с шестигранником и колпачком

• с выходом для манометра с обратным клапаном, по выбору

Принцип действия и конструктивная схема

Клапан подключения типа DZ 10 DP предназначен для подключения системы в зависимости от давления. Регулирование давления подключения осуществляется от элемента (1). В исходном положении золотник (3) удерживается пружиной (2) и клапан заперт. Давление в канале через проход (4) поступает к торцу золотника (3) и противодействует пружине. С ростом давления до отрегулированной величины пружина (2) обжимается, золотник (3) перемещается и каналы A и B соединяются. Система, связанная с каналом B подключается, при этом давление от канала A не падает. Сигнал управления может подаваться в канале A или быть внешним, подаваемым через присоединение X. В зависимости от условий дренажный канал может быть внешним (Y) или внутренним, соединенным с B.
Внимание! При внутреннем дренаже отрегулированное давление открытия увеличивается на величину давления в канале B. Для свободного перетекания жидкости от B к A может быть встроен обратный клапан (5). Присоединение манометра (6) позволяет осуществлять контроль давления подключения.
