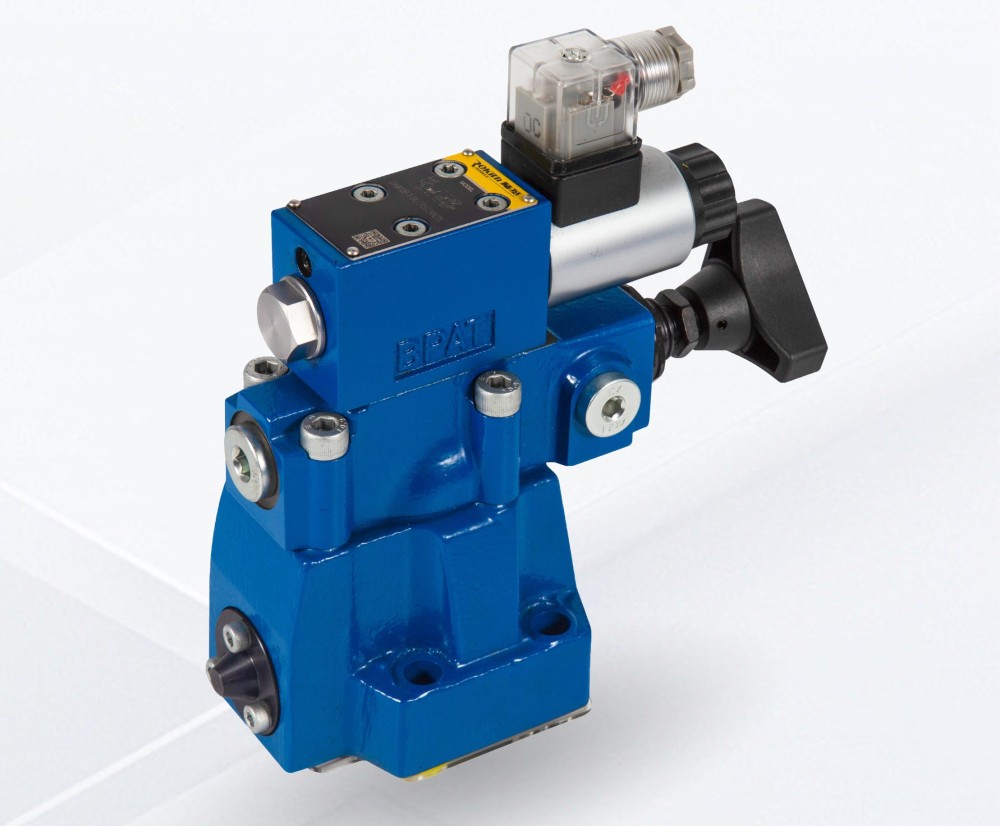

DA(W)10, DA(W)20, DA(W)30

DA(W)10, DA(W)20, DA(W)30 - Разгрузочный предохранительный клапан Ду10 - Ду32

Характеристики

Типоразмер	10, 20, 30
Серия изделия	5X
Макс. рабочее давление	315 бар
Максимальный расход	240 л/мин

Цена и срок поставки — по запросу. Подберём исполнение по коду заказа, предложим аналог.

Запросить цену +375 (33) 312-26-88

Документация

Каталог DA(W)10, DA(W)20, DA(W)30 (PDF, 667 КБ)

Поставка DA(W)10, DA(W)20, DA(W)30 в Беларусь

DA(W)10, DA(W)20, DA(W)30 - Разгрузочный предохранительный клапан Ду10 - Ду32 — позиция раздела «Клапаны давления». Основные параметры: Типоразмер: 10, 20, 30; Серия изделия: 5X; Макс. рабочее давление: 315 бар. БЕЛИМПОРТСНАБ поставляет оборудование этой серии предприятиям Беларуси по договору, с полным комплектом документов. Подберём исполнение по коду заказа, пришлём каталог с расшифровкой и предложим взаимозаменяемую замену при сроках поставки оригинала.

Описание

Клапаны отключения давления тип DA и DAW (с разгрузкой) применяются в гидросистемах с гидроаккумуляторами давления. Клапаны типа DA осуществляют подачу рабочей жидкости из насоса в систему гидроаккумулятора до тех пор, пока гидроаккумулятор не наполнится, а давление не достигнет заданного значения. Клапан предназначен для установки на плиту с монтажной поверхностью по DIN 24 340 Form D. Ответные монтажные плиты G467/01 и G468/01 для DN10; G469/01 и G470/01 для DN25; G471/01 и G472/01 для DN32.

Особенности:

Монтаж на плите
Расположение отверстий согласно DIN 24 340, форма D и ISO 5781
3 уровня давления
2 типа рукояток настройки
- Вращающаяся рукоятка
- Регулирующий винт с защитным колпачком
Электромагнитный разгрузочный клапан

Конструкция и принцип работы

Клапаны типа DA/DAW являются отсечными клапанами давления с пилотным управлением. Данные клапаны применяются в гидросистемамх с аккумуляторами или в системах с насосами низкого/высокого давления. Отсечные клапаны давления состоят из основного клапана (1) со сборным золотником (3), пилотного клапана (2), который регулирует давление, и обратного клапана (4). В клапанах типоразмера Ду10 обратный клапан (4.1) встроен в основной клапан (1). В клапанах типоразмера Ду25 и Ду32 обратный клапан (4.2) установлен в отдельной плите, располагаемой под основным клапаном (1).

Отсечной клапан давления типа DA

Переключение клапана из направления потока от насоса из Р в А в положение Р в Т.
Насос подает поток через обратный клапан (4) в гидросистему (от Р к А). Давление в канале А воздействует на пилотный золотник (6) через линию управления (5). В то же время, давление из канала Р поступает к подпружиненному торцу основного золотника (3) и шарику (9) в пилотном клапане (2) через демпферы (7) и (8). Как только давление в системе достигнет величины настройки клапана, шарик (9) переместится, сжав пружину (10). Давление через дроссели (7) и (8) поступит в пружинную полость (11). И жидкость будет возвращаться в бак или через внутренний канал управления (13) для клапанов тип DA...5XJ/... или через внешнюю линию управления (13) - для клапанов типа DA...5XJ/...Y... За счет демпферов (7) и (8) давление будет воздействовать на основной золотник (3), который переместится в седло и откроет поток из канала Р в канал Т. Обратный клапан (4) перекрывает соединение канала А с Р. Шарик (9) остается открытым за счет давления в системе через пилотный золотник (6).

Переключение клапана из направления потока от насоса из Р в T в положение Р в А.
Площадь пилотного золотника (6) на 10% или 17% (выбирается) больше полезной площади шарика (9). Сила, воздействующая на пилотный золотник (6), соответственно, на 10% или 17% больше, чем сила, действующая на шарик (9). Когда давление в системе падает до давления отсечки клапана, которое соответствует дифференциалу переключения клапана, пружина (10) толкает шарик (9) в седло. Давление начинает расти в подпружиненной полости основного золотника (3). Данное усилие и усилие от пружины (14) перемещают основной золотник (3), который перекрывает поток от Р в Т. Поток от насоса опять проходит через обратный клапан (4) в гидросистему (из канала Р в А).

Отсечной клапан давления типа DAW

Принцип действия данного клапана аналогичен клапану DA. Дополнительно, электромагнитный клапан (15) реализует разгрузку по давлению пилотного клапана или из Р в А или из Р в Т.

Технические характеристики

Общие

Типоразмер			10	25	32
Вес	– DA …	кг	3.8	7.7	13.5
	– DA …FS	кг	4.4	8.3	14.1
	– DAW …	кг	5.3	9.2	15.0
	– DAW …FS	кг	5.8	9.8	15.6
	– DAC …	кг	1.2
	– DAWC …	кг	2.4
	– DAC 30 …	кг	1.4
	– DAC 30 …FS	кг	1.9
	– DAWC 30 …	кг	2.9
	– DAC 30 …FS	кг	3.4
Installation position			Any
Ambient temperature range	– DA …	°C	–30 to +80 (NBR seals)
Ambient temperature range	– DAW …	°C	–30 to +50 (NBR seals)

Гидравлические

Size		Size	10	25	32
Maximum operating pressure	– Port P	bar	315
	– Port A	bar	315 (after diverting P to T)
	– Port T, Y	bar	100 1; 4)
Setting pressure range 2)	– Pressure rating 50	bar	25 to 50
	– Pressure rating 100		50 to 100
	– Pressure rating 200		100 to 200
	– Pressure rating 315		200 to 315 (Type DA…FS… 150 to 315)
Switching pressure differential 2)	– Version "FS” %		Freely adjustable (10 % to 50 % of the nominal setting pressure)
	– Version "10" %		10
	– Version "17" %		17
Maximum flow	– Version “FS”	l/min	120	250	400
	– Version "10"	l/min	40	80	120
	– Version "17"	l/min	60	120	240
Hydraulic fluid			Mineral oil (HL, HLP) according to DIN 51524
Hydraulic fluid temperature range		°C	–30 to +80 (NBR seals)
Viscosity range	– Maximum	mm2/s	10 to 800
	– Recommended	mm2/s	20 to 60
Maximum permitted degree of contamination of the hy- draulic fluid - cleanliness class according to ISO 4406 (c)			Class 20/18/15 3)
