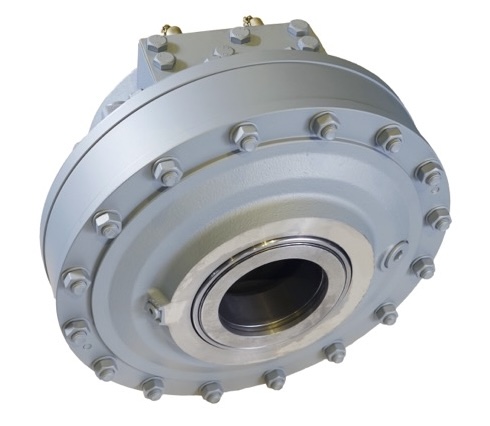

CA - радиально-поршневые гидромоторы серии CA (альтернатива Hagglunds = Rexroth)

Описание

Предлагаемые аксиально-поршневые нерегулируемые моторы CA производятся в Китае на ведущем заводе-изготовителе радиально-поршневых гидромашин и являются качественными аналогами одноименного гидромотора известного шведского бренда. При выпуске все радиально-поршневые моторы проходят выходные испытания на специальном гидростенде.

Рабочий объем от 1250 до 13200 см3
CA50 CA70 CA100 CA140 CA210
Номинальное давление 250 бар
Максимальное давление 315 бар
Открытый и закрытый контур
Дополнительные принадлежности: рычаги, блоки клапанов, тормоз
Возможно тандемное исполнение

Гидромотор Hägglunds CA (его китайский аналог HCA) — это радиально-поршневой мотор с вращающимся блоком цилиндров, полым валом и неподвижным корпусом. Блок цилиндров установлен в корпусе на неподвижных роликовых подшипниках. Четное число поршней располагается в радиальных каналах внутри блока цилиндра. Подвод и отвод масла к рабочим поршням обеспечивается при помощи распределителя дискового типа. Каждый поршень соединен с кулачковым роликом. Под действием давления на поршни кулачковые ролики оказывают воздействие на профиль статорного кольца, жестко соединенного с корпусом гидромотора. В результате чего возникает крутящий момент. Кулачковые ролики передают противодействующую силу на поршни, которые перемещаются во вращающемся блоке цилиндров. Это создает крутящий момент на валу, величина которого пропорциональна давлению в системе. Линии подачи и слива рабочей жидкости присоединятся к каналам А и С соединительного блока, а линии дренажа — к каналам D1, D2 или D3 в корпусе гидромотора. Гидромотор соединяется с приводным валом исполнительного механизма с помощью полого вала блока цилиндров. Крутящий момент передается через соединительную муфту вала или через шлицы. Благодаря симметричной конструкции гидромотора имеется возможность его эксплуатации в режиме полного и неполного рабочего объема. Это означает, что при одном и том же расходе гидромотор может работать с двумя разными скоростями вращения. Простейший способ изменения рабочего объема заключается в присоединении специального клапана непосредственно на фланец соединительного блока.

1 Статорное кольцо.

2 Кулачковый ролик.

3 Поршень.

4 Муфта вала.

5 Блок цилиндров / полый вал.

6 Блок цилиндров / шлицы.

7 Передняя крышка.

8 Pоликовый подшипник.

9 Соединительный блок.

10 Распределитель дискового типа.

11 Упорный подшипник.

A. Канал подвода или отвода.
C. Канал подвода или отвода.
D. Дренаж.
F4. Промывка

CA50 CA70 CA100 CA140 CA210，
CA5040SAON0C0200，
CA100100SBDNHC02，
CA100100CA0N000200，
CA100100SBDNHC0200，
CA10040SA0N000200，
CA10050SA0VHC0000，
CA10080SA0NOC0200，
CA140140SALN0020，
CA5050SA0VHC-S51，
CA5032SA0VHC-S51，
CA5040SAON0C0200，
CA7050SA0V0C0000，
