4WRPEH6

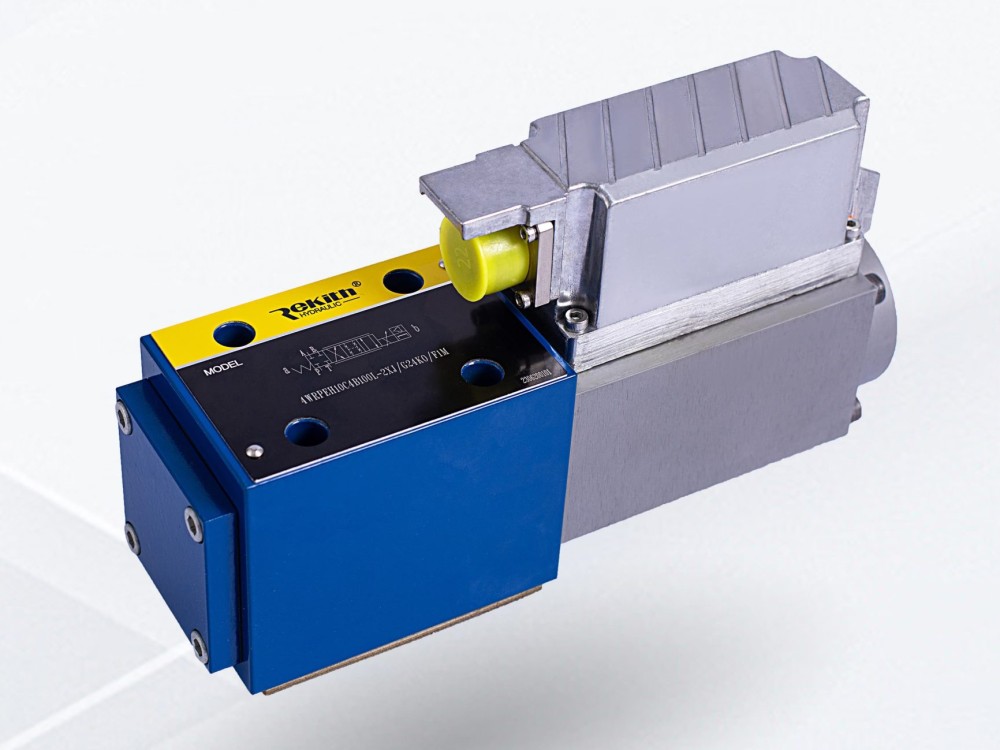

4WRPEH6 - Сервораспределитель Ду6 с обратной связью по положению золотника и встроенным усилителем

Характеристики

Рабочее давление	315 бар
Максимальный расход	40 л/мин
Управление	±10В, 4...20мА
Гистерезис	0,2%
Быстродействие	10 мс

Цена и срок поставки — по запросу. Подберём исполнение по коду заказа, предложим аналог.

Запросить цену +375 (33) 312-26-88

Документация

Каталог 4WRPEH6 (PDF, 1.1 МБ)

Поставка 4WRPEH6 в Беларусь

4WRPEH6 - Сервораспределитель Ду6 с обратной связью по положению золотника и встроенным усилителем — позиция раздела «Пропорциональные клапаны». Основные параметры: Рабочее давление: 315 бар; Максимальный расход: 40 л/мин; Управление: ±10В, 4...20мА. БЕЛИМПОРТСНАБ поставляет оборудование этой серии предприятиям Беларуси по договору, с полным комплектом документов. Подберём исполнение по коду заказа, пришлём каталог с расшифровкой и предложим взаимозаменяемую замену при сроках поставки оригинала.

Описание

Сервоклапан 4WRPEH6 является дросселирующим гидрораспределителем с пропорциональным электрическим управлением и применяется для высокоточного и динамичного бесступенчатого регулирования скорости и направления движения гидроцилиндра. Распределители 4WRPEH6 отличаются от обычных пропорциональных клапанов конструктивно: золотник перемещается в специальной притертой гильзе, что требует высокой точности изготовления; также золотник имеет прямой электропривод с обратной связью по положению, которую анализирует встроенный электронный блок. Такая конструкция сервоклапана позволяет на порядок точнее и быстрее управлять гидравлическим приводом, по сравнению с пропорциональными клапанами. Сервораспределители 4WRPEH6 устанавливаются на монтажную поверхность Ду6 (ISO 4401-03 или CETOP03), в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Все пропорциональные клапаны проходят испытания и настройку на стенде завода-изготовителя, что подтверждается соответствующими протоколами (предоставляется по запросу). Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.

Типоразмер 6
Серия изделия 2X
Макс. рабочее давление 315 бар
Максимальный расход: 40 л/мин

Особенности:

дросселирующий распределитель 4/4 прямого действия с золотниковой парой (гильза) с сервоприводом.
одностороннего действия, с безопасным положением в отключенном состоянии
электрическая обратная связь по положению и встроенная электроника (OBE), откалиброванная на заводе
электрическое соединение 6P+PE входной сигнал дифференциального усилителя с интерфейсом А1 (±10 В) или с интерфейсом F1 (4...20 мА) (RS 200 Ом)
применяется для электрогидравлического регулирования в производственных и испытательных системах
при установки на плите расположение монтажных отверстий в соответствии с ISO 4401-03-02-0-05
присоединительные плиты (заказываются отдельно)
присоединительный штекер в соответствии с DIN 43563-AM6, (не входит в поставку)

Клапаны типа 4WRPEH представляют собой пропорциональные быстродействующие распределители прямого действия с электрической обратной связью по положению и встроенной электроникой (OBE).

Конструкция
Регулировочный клапан 4WRPEH состоит из следующих основных компонентов:
- Корпус клапана с управляющим золотником и втулкой c качеством сервоуправления.
- Управляющий электромагнит с датчиком положения.
- Встроенная электроника (OBE) с аналоговым интерфейсом.

Принцип действия
Встроенная электроника (OBE) сопоставляет заданное значение с фактическим значением положения. В случае отклонения регулируемой величины активируется подъемный электромагнит. За счет изменения магнитной силы управляющий золотник перемещается, преодолевая сопротивление пружины. Ход/поперечное сечение управляющего золотника регулируются пропорционально заданному значению. При установке заданной величины на 0 электроника перемещает управляющий золотник в среднее положение, сжимая пружину. В выключенном состоянии пружина максимально разжата и клапан находится
вотказоустойчивом положении.

Отключение управляющего электромагнита
В случае следующих неисправностей встроенная электроника (OBE) обесточивает управляющий электромагнит, а управляющий золотник перемещается в отказоустойчивое положение.
- не достигается минимальное питающее напряжение.
- не достигается минимальная заданная величина сигнала управления (обрыв кабеля)
- неактивная деблокировка, прерывание связи.

Технические характеристики

Общие

Конструкция	Дросселирующий распределитель прямого действия со стальной гильзой
Механизм управления	Электромагнит с регулированием положения, OBE
Вид присоединения	Притычной монтаж, расположение монтажных отверстий в соответствии с NG6 (ISO 4401-03-02-0-05)
Монтажное положение	любое
Диапазон температуры окружающей среды °C	–20...+50
Масса кг	2,7
Виброустойчивость, условия испытания макс.	макс. 25 г, испытание на виброустойчивость по всем направлениям (24 часа)

Гидравлические (измерения получены с HLP 46, Jмасло = 40°C ±5°C)

Рабочая жидкость		Гидравлическое масло по DIN 51524...535, прочие жидкости по запросу
Интервал рекомендуемый мм²/сек		20...100
вязкости максимально допустимый мм²/сек		10...800
Диапазон температур рабочей жидкости °C		–20...+70
Максимально допустимая степень загрязнения рабочей жидкости Класс чистоты в соответствии с ISO 4406 (c)		Класс 18/16/13 1)
Направление потока		соответствует условному обозначению
Номинальный расход при Δp = 35 бар на кромке 2) л/мин		2	4	12	15	24	40
Макс. рабочее Каналы P, A, B бар		315
давление Канал T бар		250
Границы рабочего диапазона Δp Падение давления на клапане C, C3, C5 бар		315	315	315	315	315	160
qVnom: > qN клапанов C4, C1 бар		315	315	315	280	250	100
Утечка масла при 100 бар	см3/мин	< 150	< 180	< 300	–	< 500	< 900
	см3/мин	–	–	–	< 180	< 300	< 450

Безопасное положение

C Расход при Δp = 35 бар на кромке л/мин		2	4	10	13	18	20
C3, C5 Утечка масла при 100 бар	см3/мин	50 P–A
	см3/мин	70 P–B
C3, C5 Расход при Δp = 35 бар на кромке	л/мин	10...20 A–T
	л/мин	7...20 B–T
C4, C1 Утечка масла при 100 бар	см3/мин	50 P–A
	см3/мин	70 P–B
	см3/мин	70 A–T
	см3/мин	50 B–T
	0 бар	7 мс
	100 бар	10 мс

Статическая/динамическая

Гистерезис %	≦ 0,2
Отклонение qmax %	< 10
Время срабатывания при скачке сигнала 0...100 %, мс	≦ 10
Температурный дрейф	Смещение нулевой точки < 1 % при ΔT = 40 °C
Настройка нуля	устанавливается на заводе ±1 %

1) В гидравлических системах необходимо соблюдать классы чистоты, указанные для компонентов. Эффективная фильтрация позволяет снизить вероятность повреждений и одновременно увеличить срок службы компонентов.
2) Расход при другом

Электрические, встроенная электроника

Относительная продолжительность % включения		100 ED
Вид защиты		IP 65 по DIN 40050 и IEC 14434/5
Подключение		Штекер 6P+PE в соответствии с DIN 43563
Питающее напряжение Клемма A: Клемма B: 0 В (V)		24 В=nom мин. 21 В=/макс. 40 В= (V=) Пульсация макс. 2 В= (V=)
Потребление мощности		Магнит □ 45 мм = 40 ВA (VA) макс.
Защита, внешняя		2,5 AF
Вход, версия A1 Клемма D: UE Клемма E:		Дифференциальный усилитель, Ri = 100 kОм 0...± 10 В (V) 0 В
Вход, версия F1 Клемма D: ID–E Клемма E: ID–E		Полное сопротивление нагрузки трансформатора тока, Rsh = 200 Ом 4...(12)...20 мA контур тока ID–E обратная связь J
Макс. напряжение дифференциальных входов около 0 В		D → B макс. 18 B= (V=) E → B
Тестсигнал, версия A1 Клемма F: Uтест Клемма C:		LVDT 0...+ 10 В (V) Опорное напряжение 0 В (V)
Тестсигнал, версия F1 Клемма F: IF–C Клемма C: IF–C		Сигнал LVDT 4...20 мА при внешней нагрузке 200...500 Ом макс. 4...20 мА выход контур тока IF–C обратная связь
Защитный провод и экран		см. разводку контактов
Регулировка		откалибровано на заводе ±1 %
Безопасное положение достигается, если	A1	UB ≦18 В= (V=)
	F1	UB ≦18 В= (V=), или ID–E ≦2 мA
Электромагнитная совместимость		EN 61000-6-2: 2002-08 EN 61000-6-3: 2002-08

Подключение

Управляющее устройство
Со стороны заказчика
Штекер
Клапан
Поверхность подключения
Со стороны клапана

Технические рекомендации для кабеля

Исполнение: – многожильный кабель
- строение жилы – особо тонкая проволока в соответствии с VDE 0295, класс 6
- защитный провод, жёлто-зелёный
- медный экранированный кабель
Тип: – напр., Ölflex-FD 855 CP (фирма Lappkabel)
Количество жил: - определяется типом клапана, типами штекера и распределением сигнала
Диаметр провода: - 0,75 мм2 длина до 20 м
- 1,0 мм2 длина до 40 м
Наружный диаметр: – 9,4...11,8 мм – Pg11
– 12,7...13,5 мм – Pg16

Примечание

Напряжение питания 24 В - номинал,
при падении до 18 В= внутри происходит мгновенное отключение, которое можно сравнить с полностью отключенным состоянием клапана.
Дополнительно при версии F1:
ID–E ≧ 3 мА – клапан работает
ID–E ≦ 2 мА – клапан отключен.
Запрещается использовать выходные электрические сигналы (напр., фактическое значение), которые подаются через электронику управления для отключения функций, которые могут отразиться на безопасности.
