4WMM6

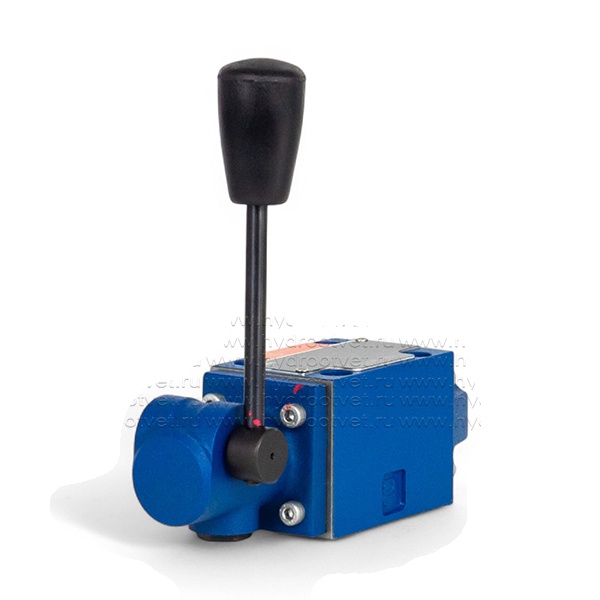

4WMM6 - Гидрораспределитель Ду 6 с ручным управлением

Характеристики

Типоразмер	6
Серия	5X
Макс. рабочее давление	315 бар
Максимальный расход	60 л/мин

Цена и срок поставки — по запросу. Подберём исполнение по коду заказа, предложим аналог.

Запросить цену +375 (33) 312-26-88

Документация

Каталог 4WMM6 (PDF, 785 КБ)

Поставка 4WMM6 в Беларусь

4WMM6 - Гидрораспределитель Ду 6 с ручным управлением — позиция раздела «Распределители». Основные параметры: Типоразмер: 6; Серия: 5X; Макс. рабочее давление: 315 бар. БЕЛИМПОРТСНАБ поставляет оборудование этой серии предприятиям Беларуси по договору, с полным комплектом документов. Подберём исполнение по коду заказа, пришлём каталог с расшифровкой и предложим взаимозаменяемую замену при сроках поставки оригинала.

Описание

Гидрораспределители 4/3, 4/2 и 3/2 с ручным управлением от рычага предназначены для направления потоков рабочей жидкости, то есть служат для управления направлением движения рабочих органов. Имеют множество вариантов схем распределения потоков. Распределитель WMM6 устанавливает на монтажную поверхность Ду6 (ISO 4401-03 или CETOP03), в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда и отечественного гидроаппарата ВММ6, 1РММ6, 1ВМР6, 1РМР6.

Особенности:

золотниковый распределитель прямого действия
присоединительные отверстия по DIN 24 340 form A, ISO 4401 и CETOP-RP 121 H,
элементы управления: рукоятка

Золотниковые распределители типа WM предназначены для открытия и перекрытия каналов и смены направления потока. Основными деталями распределителей являются корпус (1), элемент управления (2), золотник (3), и одна или две пружины (4). Без управляющего сигнала золотник (3) удерживается в исходном положении пружинами (4) или фиксатором (при вращающейся кнопке.

Фиксатор

Распределители с вращающейся кнопкой обычно имеют фиксатор. Распределители с рукояткой выпускаются с фиксатором как двух- или трехпозиционные. Распределители с роликом выпускаются, в основном, без фиксатора.

Технические характеристики

Общие

Рабочее положение	любое
Масса, kg	около 1.4

Гидравлические

Max. рабочее давление – присоединения A, B, P, bar	315
присоединение T: схемы WMM, WMD, WMDA, bar	160 при схемах A или B, присоединение T используется как дренаж.
Max. расход, L/min	60
Проходное сечение (в положении 0)	для схемы Q 6% от номинального проходного сечения
Проходное сечение (в положении 0)	для схемы W 3% от номинального проходного сечения
Рабочая жидкость	Минеральное масло (HL, HLP) по DIN 51 524
Температура рабочей жидкости, °C	– 30 до + 80 (с уплотнениями NBR)
Вязкость, mm2/s	2.8 до 500
Чистота рабочей жидкости	Максимально допустимая загрязненность — класс 9 по NAS 1638. Мы рекомендуем соответствующий фильтр с b10 ³ 75.

Сила и момент срабатывания (тип WMM)

Без давления в сливе, с фиксатором и без него, Н	20
Давление в сливе 150 бар, Н	30

Код заказа

Схема золотника

2) Пример:
• Золотник типа E с переклю- чением в позицию "a" → обозначение ..EA..
• Золотник типа E с переклю- чением в позицию "b" → обозначение ..EB..
