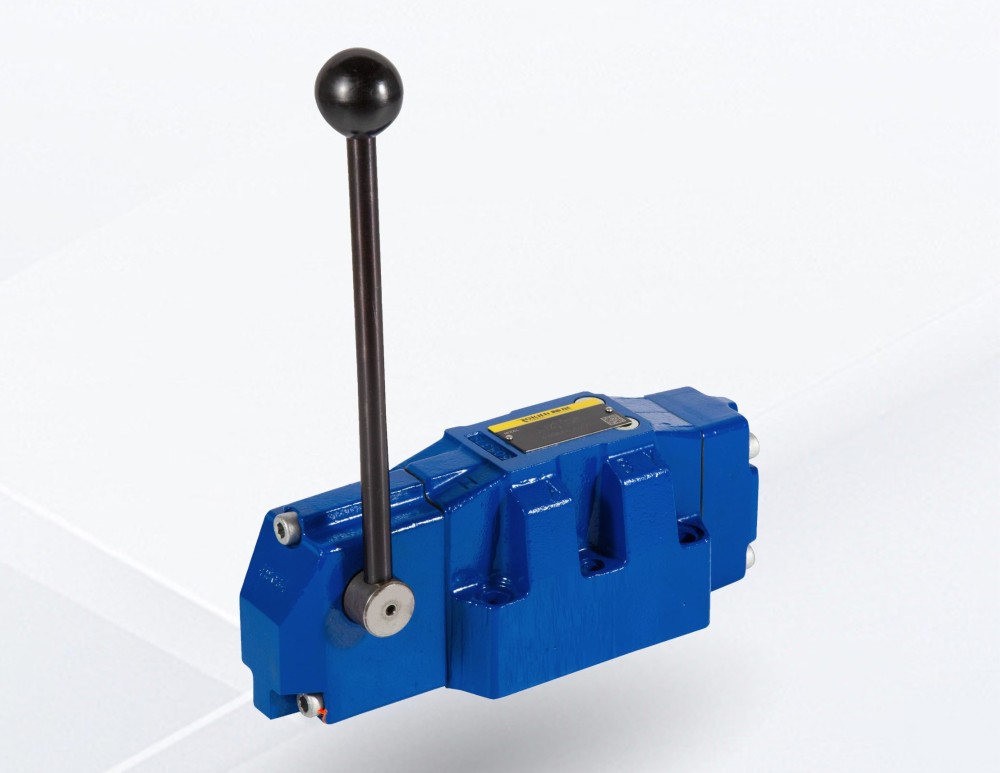

4WMM16, 4WMM25, 4WMM32 - Гидрораспределитель Ду 16, Ду 25 и Ду 32 с ручным управлением

Характеристики

Типоразмер	16, 25, 32
Серия	5X, 6X
Макс. рабочее давление	315 бар
Максимальный расход	450 л/мин

Цена и срок поставки — по запросу. Подберём исполнение по коду заказа, предложим аналог.

Запросить цену +375 (33) 312-26-88

Документация

Каталог 4WMM16, 4WMM25, 4WMM32 (PDF, 785 КБ)

Поставка 4WMM16, 4WMM25, 4WMM32 в Беларусь

4WMM16, 4WMM25, 4WMM32 - Гидрораспределитель Ду 16, Ду 25 и Ду 32 с ручным управлением — позиция раздела «Распределители». Основные параметры: Типоразмер: 16, 25, 32; Серия: 5X, 6X; Макс. рабочее давление: 315 бар. БЕЛИМПОРТСНАБ поставляет оборудование этой серии предприятиям Беларуси по договору, с полным комплектом документов. Подберём исполнение по коду заказа, пришлём каталог с расшифровкой и предложим взаимозаменяемую замену при сроках поставки оригинала.

Описание

Гидрораспределители 4/3, 4/2 с ручным управлением от рычага предназначены для направления потоков рабочей жидкости, то есть служат для управления направлением движения рабочих органов (например, гидроцилиндров). Имеют множество вариантов схем распределения потоков. Распределитель WMM16 устанавливает на монтажную поверхность Ду16 (ISO 4401-07 или CETOP07), в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Аналогично: WMM25 - Ду25 (ISO 4401-08 или CETOP08) и WMM32 - Ду32 (ISO 4401-10 или CETOP10). Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами отечественных клапанов ВММ16, ВММ25, ВММ32 и одноименного клапана известного немецкого бренда.

Особенности:

Золотниковый гидрораспределитель прямого управления с ручным управлением
Расположение портов согласно DIN 24340, форме A и ISO 4401
С пружинным возвратом или с фиксатором, на выбор
Исполнительный механизм защищен от загрязнений и от попадания влаги
Замена управляющей головки с исполнительным механизмом осуществляется без демонтажа самого распределителя

Принцип действия, разрезы
Клапаны типа WMM являются золотниковыми гидрораспределителями с ручным управлением. Они управляют пуском, остановом и направлением объемного расхода и состоят главным образом из корпуса (1), рукоятки (2), золотника (3) и одной или двух возвратных пружин (4). В отключенном состоянии золотник (3) удерживается возвратными пружинами (4) в центральном или исходном положении. Управление золотником (3) осуществляется с помощью рукоятки (2). Рукоятка действует через шарнирную опору и поршень (5) непосредственно на золотник (3), который вследствие этого смещается из нейтрального положения в требуемое конечное положение. После возвращения рукоятки (2) в нейтральное положение золотник (3) снова смещается возвратными пружинами (4) в нейтральное положение.

Тип H-4WMM../F.. (с фиксатором)
Гидрораспределители в данном исполнении представляют собой гидрораспределители с 2-мя или 3-мя положениями золотника и одним фиксатором (6), который удерживает золотник в этих положениях.

Технические характеристики

Общие

Условные проходы		Ду 16	Ду 25	Ду 32
Вес, кг		прибл. 8	прибл. 12,2	прибл. 49
Монтажное положение		любое
Диапазон температуры окружающей среды, °C		от –30 до + 80 (уплотнения из NBR)
Приводное усилие	– с пружинным озвратом, Н	макс. 75	макс. 105	макс. 150
	– с фиксатором, Н	прибл. 75	прибл. 105	прибл. 100
Угол поворота управляющей рукоятки из центрального положения, °		2 x 26	2 x 24,5	2 x 25

Гидравлические

Максимальное рабочее давление	– Каналы A, B, P		бар	350
	– Канал T		бар	250 При давлении на сливе > 160 бар контроль положения золотника выполняется через порт L (Условный проход 16) или порт Y (Условный проход 25 и 32)!
Максимальный объемный расход			л/мин	300	450	1100
Рабочая жидкость				Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524
Диапазон температуры рабочей жидкости			°C	от –30 до +80 (уплотнения из NBR)
Диапазон вязкости			мм2/с	от 2,8 до 380
Максимально доп. степень загрязнения рабочей жидкости, класс чистоты согласно ISO 4406 (c)				Kласс 20/18/15
Площадь проходного сечения	– символ Q (A/B → T)		мм2	32	78	116
	– символ V	(A/B → T)	мм2	32	73	136
		(P → A/B)	мм2	32	84	120
	– символ W (A/B → T)		мм2	6	10	20

*) В гидравлических системах необходимо соблюдать указанные классы чистоты рабочих жидкостей. Благодаря эффективной фильтрации снижается вероятность повреждений и продлевается срок службы гидроагрегатов.
