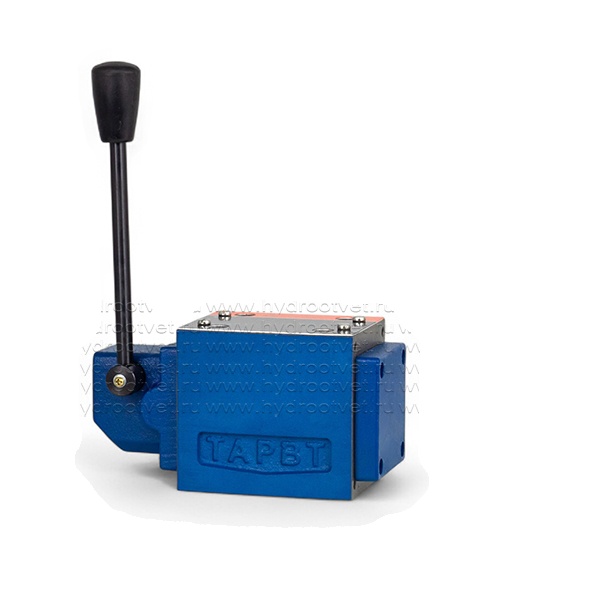

4WMM10 - Гидрораспределитель Ду 10 с ручным управлением

Характеристики

Типоразмер	10
Серия	1X
Макс. рабочее давление	315 бар
Максимальный расход	120 л/мин

Цена и срок поставки — по запросу. Подберём исполнение по коду заказа, предложим аналог.

Запросить цену +375 (33) 312-26-88

Документация

Каталог 4WMM10 (PDF, 785 КБ)

Поставка 4WMM10 в Беларусь

4WMM10 - Гидрораспределитель Ду 10 с ручным управлением — позиция раздела «Распределители». Основные параметры: Типоразмер: 10; Серия: 1X; Макс. рабочее давление: 315 бар. БЕЛИМПОРТСНАБ поставляет оборудование этой серии предприятиям Беларуси по договору, с полным комплектом документов. Подберём исполнение по коду заказа, пришлём каталог с расшифровкой и предложим взаимозаменяемую замену при сроках поставки оригинала.

Описание

Гидрораспределители 4/3, 4/2 и 3/2 с ручным управлением от рычага предназначены для направления потоков рабочей жидкости, то есть служат для управления направлением движения рабочих органов. Имеют множество вариантов схем распределения потоков. Распределитель WMM10 устанавливает на монтажную поверхность Ду10 (ISO 4401-05 или CETOP05), в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда и отечественного гидроаппарата ВММ10, 1РММ10.

Особенности:

Золотниковый гидрораспределитель прямого управления
Элементы управления: Рычаг
Расположение присоединений согласно ISO 4401-05-04-0-05, NFPA T3.5.1 R2 и ANSI B93-7 D05

При применении гидрораспределителей со стопором (фиксатором), каждое положение золотника, согласно схеме распределения может фиксироваться.

Принцип действия и конструктивная схема

Клапаны типа WM. являются золотниковыми распределителями с механическим, ручным управлением. Они служат для управления пуском, остановом и направлением объемного расхода. Распределители состоят в основном из корпуса (1), исполнительного элемента (2.1) (толкатель с роликом, рукоятка, поворотная рукоятка) или двух исполнительных элементов (2.2) (гидравлический, пневматический приводной цилиндр), золотника (3), а также одной или двух возвратных пружин (4).

В отключенном состоянии управляющий золотник (3) удерживается возвратными пружинами (4) – при повороте рукоятки стопором (5) – в среднем или исходном положении (за исключением импульсного золотника с гидравлическим и пневматическим управлением). Управляющий золотник (3) с помощью исполнительных элементов перемещается в нужное положение.

Технические характеристики

Общие

Тип клапана			WMM
Вес, кг			3,8
Приводное усилие	– Со стопором	N	от 16 до 23
	– С пружинным возвратом	N	от 20 до 27
Положение при установке			Любое
Диапазон температуры окружающей среды		°C	oт –30 до +80 (уплотнения из NBR)

Гидравлические (механическое, ручное управление)

Максимальное рабочее Давление	– Порт A, B, P,	315
	– Порт T, бар	160 При наличии символа A или B порт T должен ис- пользоваться как порт утечки, если рабочее дав- ление превышает допустимое сливное давление.
Максимальный объемный расход, л/мин		120
Сечение потока (переключаемое положение 0)	Условное обозначение золотника V, мм2	11 (A/B → T); 10,3 (P → A/B)
	Условное обозначение золотника W, мм2	2,5 (A/B → T)
	Условное обозначение золотника Q, мм2	5,5 (A/B → T)
Рабочая жидкость		Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524
Диапазон температуры рабочей жидкости, °C		oт –30 до +80 (уплотнения из NBR)
Диапазон вязкости, мм2/с		2,8 – 500
Максимально доп. степень загрязнения рабочей жидкости, класс чистоты согласно ISO 4406 (c)		Класс 20/18/15 3)

1) В гидравлических системах необходимо соблюдать указанные классы чистоты компонентов. Благодаря эффективной фильтрации снижается вероятность повреждений и продлевается срок службы компонентов.
