Описание

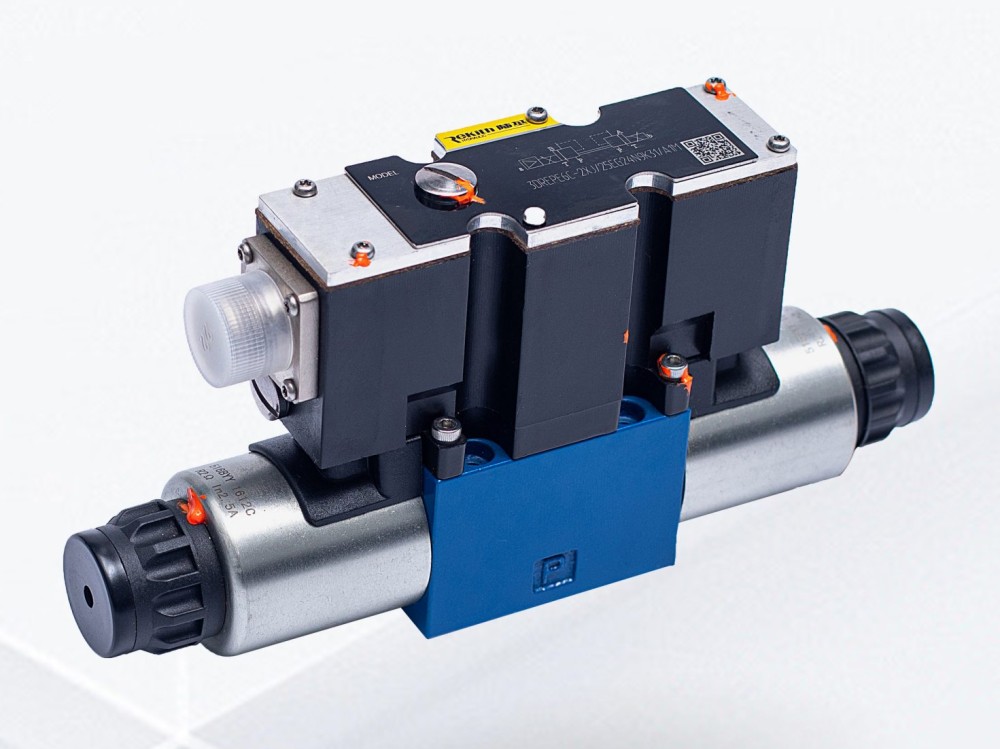

Клапан давления 3DREP (3DREPE6) является редукционный трехлинейным клапаном с пропорциональным управлением и применяется для точной регулировки давления в конкретном исполнительном органе гидросистемы и в качестве балансировочного или уравновешивающего пропорционального клапана, которые обычно применяются для обезвешивания шпиндельных узлов станков или размывателей рулонного металла. 3DREP (3DREPE6) применяется в качестве пилотного клапана пропорционального распределителя 4WRZE (без обратной связи). Клапан устанавливает на монтажную поверхность Ду6 (ISO 4401-03 или CETOP03). Все пропорциональные клапаны проходят испытания и настройку на стенде завода-изготовителя, что подтверждается соответствующими протоколами (предоставляется по запросу). Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда. Клапаны без встроенного усилителя совместимы по управлению с оригинальным усилителем Rexroth. Внешние электронные карты-усилители также доступны для заказа.

Типоразмер 6
Серия изделия 2X
Макс. рабочее давление 100 бар
Максимальный расход: 15 л/мин

Особенности:

• Клапаны пропорционального регулирования прямого управления для регулирования давления и направления объемного расхода
• Управляются пропорциональными электромагнитами с центральной резьбой и съемной катушкой
• Для установки на плите: схема расположения монтажных отверстий согласно DIN 24 340, части 2, форме A, ISO 4401 и CETOP-RP121H
• Ручное дублирование, на выбор
• Золотник, центрируемый пружинами
• Тип 3DREPE со встроенными электронными устройствами управления, интерфейс A1
• Внешние управляющие электронные устройства для типа 3DREP: заказываются отдельно.

Принцип действия и конструктивная схема

3-линейный редукционный клапан типа 3DREP 6.. управляется пропорциональными электромагнитами прямого управления. Он служит для преобразования электрических входных сигналов в пропорциональный выходной сигнал давления.

Пропорциональные электромагниты являются регулируемыми, работающими в масле электромагнитами постоянного тока со съемной катушкой. Управление магнитами осуществляется на выбор с помощью внешних управляющих электронных устройств (типа 3DREP) или встроенных управляющих электронных устройств (типа 3DREPE).

Клапан состоит главным образом из следующих компонентов:

• корпус (1) с контактной поверхностью
• золотник (2) с мерной колбой давления (3 и 4)
• электромагниты (5 и 6) с центральной резьбой
• на выбор – встроенные электронные устройства управления (7)

• При отключенных электромагнитах (5 и 6) – центрование золотника (2) посредством прижимных пружин
• Прямое управление золотником (2) путем возбуждения одного из пропорциональных электромагнитов, например электромагнита “a” (5)

- Смещение мерной колбы давления (3) и золотника (2) вправо пропорционально электрическому входному сигналу
- Соединение P с B и A с T посредством поперечного сечения в форме затвора с прогрессивной характеристикой потока

• Отключение электромагнитов (5)

-Золотники (2) возвращаются обратно в центральное положение прижимной пружиной

В центральном положении каналы A и B к T открываются, т. е. рабочая жидкость может беспрепятственно перетекать в гидробак.

На выбор один из механизмов ручного дублирования (9 и 10) может перемещать золотник (2) без возбуждения электромагнита.

(Тип 3DREP..A… или 3DREP..B…)

Функция этого набора встраиваемых клапанов в целом соответствует функции клапана с 3 положениями контактов. Однако 2-позиционные гидрораспределители оснащаются только электромагнитом “a” (5) или “b” (6). Вместо 2 пропорциональных электромагнитов установлена заглушка (8).

Указание. Не допускается отсутствие масла в сливном канале гидросистемы. При соответствующих условиях монтажа необходимо установить подпорный клапан (подпор прибл. 2 бар).
