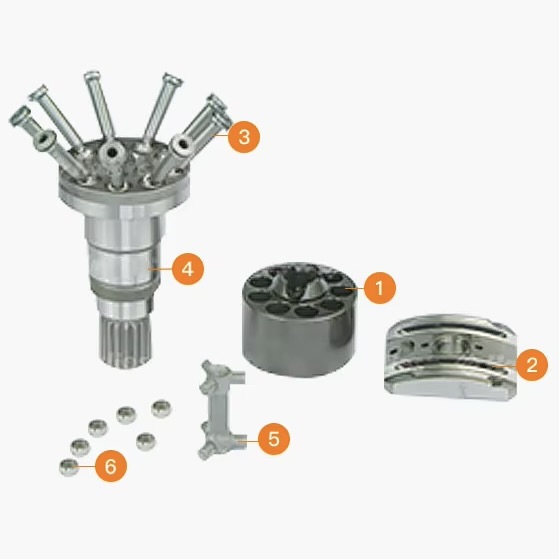

Запчасти для гидромотора Danfoss H1B110

Описание

Предлагаемые запасные части служат для ремонта аксиально-поршневого гидравлического мотора модели H1B110 производства DANFOSS или его аналога. Детали производятся в Китае на специальном заводе. После выпуска каждая запчасть в обязательно порядке проходит измерительный контроль, что позволяет гарантировать ее взаимозаменяемость с оригиналом Данфосс при ремонте аксиально-поршневого мотора. В процессе ремонта гидромотора модели H1B110 требуются операции притирки и доводки трущихся поверхностей новых деталей, а также выдерживание соответствующих величин зазора или натяга в размерной цепи роторной группы.

Гидромотор Danfoss H1B110 (серия H1) применяется в гидростатических трансмиссиях (ГСТ) тяжелой дорожно-строительной, коммунальной и специальной техники:

• Экскаваторы (гусеничные и колесные)
• Бульдозеры
• Трубоукладчики
• Мини-погрузчики (с бортовым поворотом и телескопические)
• Ратраки (машины для подготовки сноуборд-трасс и лыжней)
• Дорожные катки и асфальтоукладчики

Где устанавливается:

• В приводе хода (включая привод заднего моста)
• В контурах рабочего оборудования тяжелых машин, требующих переменного рабочего объема (110 см³) и высокой скорости вращения.

При ремонте аксиально-поршневого регулируемого гидромотора серии Danfoss H1B (H1 Вbent axis) главным приоритетом является восстановление герметичности и сопряжения прецизионных пар.

Ключевые узлы и нюансы, на которые нужно обратить внимание при дефектовке и выборе запчастей:

Качающий узел (Роторная группа). Это самое нагруженное место насоса. Малейший износ приводит к резкому падению КПД и давления.

• Блок цилиндров (цилиндровый блок): Проверяйте зеркало блока на наличие царапин, задиров и выработки. Каждое отверстие должно быть идеально гладким.
• Поршни (плунжеры): Осмотрите сферические головки и рабочие поверхности поршней. Люфт в местах соединения недопустим. При износе поршни заменяются только комплектом вместе с блоком цилиндров.
• Распределительная плита (линза/распределитель): Отвечает за герметичность между вращающимся блоком и неподвижным корпусом. Проверяйте на предмет износа рабочей дуги. Из-за трения здесь часто образуются раковины и борозды. При ремонте её либо шлифуют (если глубина повреждений позволяет), либо заменяют на новую.

Подшипниковые узлы и вал

• Опорные подшипники вала: Испытывают колоссальные радиальные и аксиальные нагрузки. Любой люфт приведет к перекосу блока цилиндров и мгновенному выходу из строя качающего узла. Подшипники меняются превентивно при каждом капитальном ремонте.
• Шлицы приводного вала: Проверьте состояние шлицевой части на предмет зализывания или выкрашивания металла.

Механизм регулирования наклона (Сервоуправление). Насосы H1B меняют рабочий объем за счет изменения угла наклона блока цилиндров.

• Сервопоршни и направляющие: Износ уплотнений или самих поршней механизма управления приводит к «зависанию» объема, медленной реакции на гидросигналы или невозможности выйти на максимальную подачу.
• Люльки и вкладыши (суппорты): Проверьте плавность хода качающейся части. Задиры на подшипниках скольжения (вкладышах люльки) заклинят регулятор.

Комплект уплотнений (Ремкомплект / Seal Kit). Ни в коем случае не используйте старые уплотнения повторно.

• Уплотнение вала (сальник): Обратите внимание на материал. Для гидросистем Danfoss применяются высокотемпературные стойкие материалы (обычно Viton/FKM), выдерживающие пиковые температуры масла.
• O-ring кольца корпуса: При сборке важно не закусить резиновые кольца стыков секций.

Важные правила при подборе запчастей и сборке аксиально-поршневой машины H1B Данфосс

• Точная маркировка: Заказывайте запчасти строго по шильдику насоса. Важны модель (например, H1B-060, H1B-080, H1B-110), серийный номер и полный код заказа (Model Code), так как конфигурации валов, поршней и регуляторов внутри одной серии могут отличаться.
• Оригинал или качественный аналог: На рынке много дубликатов (например, Handok, СТМ и др.). Для ответственных узлов (блок цилиндров, поршни, распределитель) рекомендуется использовать оригинал или проверенных OEM-производителей. На второстепенных позициях (корпусные детали, крепеж) можно сэкономить.
• Чистота: Сборка должна происходить в условиях полной стерильности. Одна ворсинка или песчинка способна уничтожить зеркало распределителя за первые минуты работы.
• Промывка системы: Если старый насос «погнал стружку», перед установкой отремонтированного узла обязательно промойте всю гидросистему, замените гидравлическое масло и все фильтры. Иначе новый качающий узел выйдет из строя сразу после запуска.
