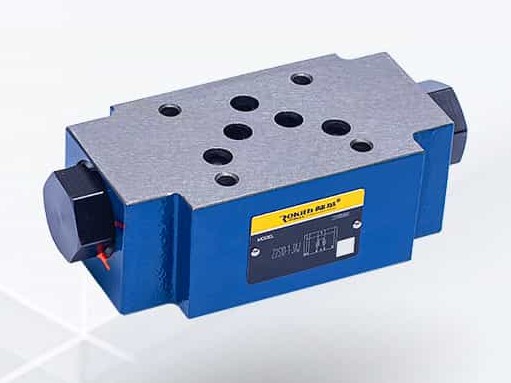

Z2S22 - Гидрозамок модульного монтажа Ду25

Описание

Гидрозамок выполнен в виде плиты для модульного монтажа по типоразмеру Ду25 (ISO 4401-08 или CETOP08). Гидрозамок Z2S22 свободно пропускает поток масла в одном направлении, а в обратном направлении клапан заперт, если нет давления в противоположном канале (А или В). Служит для исключения перемещения рабочего органа гидросистемы (гидроцилиндра, например) при отключении подачи масла. Максимальный расход до 450 л/мин. Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.

Особенности:

• Исполнение в виде промежуточной плиты
• Присоединительные размеры по DIN 24340 Form А16
• Для запирания без утечки одного или двух присоединенных потребителей
• Для использования в вертикальных наборах

Принцип действия, вид в разрезе

Обратные клапаны типа Z2S 22 - это гидравлически открываемые обратные клапаны, исполненные в виде промежуточной плиты. Они служат для запирания без утечки рабочей жидкости одного или двух присоединенных потребителей, в том числе при продолжительных простоях. В направлении от А1 к А2 или от В1 к В2 обеспечивается свободное протекание жидкости; в противоположном направлении проток жидкости запирается. Если жидкость протекает в клапане в направлении от А1 к А2 то давлением поршень (1) смещается вправо, открывается шариковый седельный клапан (2) и вслед за этим выталкивается конус (3). Для обеспечения надежного закрытия конусного клапана при среднем положении поршня, присоединения, идущие к потребителю, должны соединяться с баком (см. пример схемы соединений).
