Z2S10

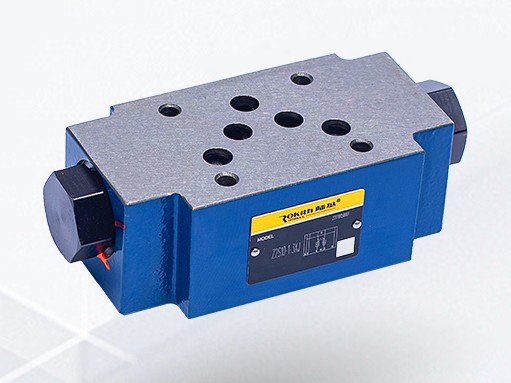

Z2S10 - Гидрозамок модульного монтажа Ду10

Характеристики

Типоразмер	10
Серия изделия	3X
Макс. рабочее давление	315 бар
Максимальный расход	120 л/мин

Цена и срок поставки — по запросу. Подберём исполнение по коду заказа, предложим аналог.

Запросить цену +375 (33) 312-26-88

Документация

Каталог Z2S10 (PDF, 540 КБ)

Поставка Z2S10 в Беларусь

Z2S10 - Гидрозамок модульного монтажа Ду10 — позиция раздела «Обратные клапаны и гидрозамки». Основные параметры: Типоразмер: 10; Серия изделия: 3X; Макс. рабочее давление: 315 бар. БЕЛИМПОРТСНАБ поставляет оборудование этой серии предприятиям Беларуси по договору, с полным комплектом документов. Подберём исполнение по коду заказа, пришлём каталог с расшифровкой и предложим взаимозаменяемую замену при сроках поставки оригинала.

Описание

Гидрозамок выполнен в виде плиты для модульного монтажа по типоразмеру Ду10 (ISO 4401-05 или CETOP05). Гидрозамок Z2S10 свободно пропускает поток масла в одном направлении, а в обратном направлении клапан заперт, если нет давления в противоположном канале (А или В). Служит для исключения перемещения рабочего органа гидросистемы (гидроцилиндра, например) при отключении подачи масла. Максимальный расход до 120 л/мин. Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.

Особенности:

Клапан в виде промежуточной плиты для использования при вертикальном расположении аппаратов
Положение подключений согласно ISO 4401-05-04-0-05, ISO 4401-05-05-0-05 и NFPA T5.1 R2-2002 D05
Для герметичного запирания одного или двух присоединений потребителя (по выбору)
Различные давления открытия
С предварительной разгрузкой от давления (стандарт)

Принцип действие и конструктивная схема

Запорный клапан типа Z2S представляет собой управляемый обратный клапан секционного исполнения. Он предназначен для герметичного запирания одного или двух присоединений потребителя даже при долгих простоях. В направлении A① к A② или B① к B② — свободный объемный расход, в обратном направлении объемный расход запирается. Если жидкость течет в клапане в направлении от A① к A②, то управляющий золотник (1) перемещается в направлении стороны B, открывает клапан со сферической посадкой (2) и толкает конический затвор (3) с седла. После этого жидкость может течь в направлении от B② к B①. Чтобы обеспечить надежное закрытие клапана со сферической посадкой (2), нужно снять гидравлическую нагрузку с управляющего золотника (1) .

Технические характеристики

Общие

Масса кг[фунт]	Прибл. 3 [6.6]
Положение при монтаже	Любое
Диапазон температуры окружающей среды °C [°F]	Oт –30 до +80 [от –22 до +176] (уплотнения из NBR)

Гидравлические

Макс. рабочее давление бар [фунт./кв. дюйм]		315 [4568]
Давление открытия в свободном направлении		Cм. графические характеристики на стр. 7
Макс. расход л/мин [US галлонов в минуту]		120 [31.7]
Направление объемного расхода		Cм. символы на стр. 3
Рабочая жидкость		– На минеральной основе и аналогичных углево- дородах (HL, HLP, HVLP, HVLPD, и др.) в соот- ветствии с DIN 51524.
Диапазон температур рабочей жидкости °C [°F] (на рабочих присоединениях вентиля)		Oт –30 до +80 [от –22 до +176] (уплотнения из NBR).
Диапазон вязкости мм2/с [SUS]		2,8–500 [35–2320]
Макс. допустимая степень загрязнения рабочей жидкости согласно классу чистоты по ISO 4406 (c)		Класс 20/18/15
Соотношения площадей	– без предварительной разгрузки от давления	A1/A2 ~ 1/3 (см. схему в разрезе на стр. 4 - 6)
	– с предварительной разгрузкой от давления	A3/A2 ~ 1/11,5 (см. схему в разрезе на стр. 4 и 5)
