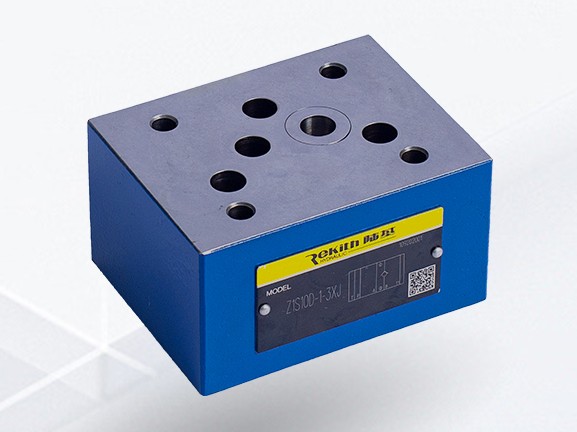

Z1S10 - Обратный клапан модульного монтажа Ду10

Характеристики

Типоразмер	10
Серия	3X
Макс. рабочее давление	315 бар
Максимальный расход	100 л/мин

Цена и срок поставки — по запросу. Подберём исполнение по коду заказа, предложим аналог.

Запросить цену +375 (33) 312-26-88

Документация

Каталог Z1S10 (PDF, 626 КБ)

Поставка Z1S10 в Беларусь

Z1S10 - Обратный клапан модульного монтажа Ду10 — позиция раздела «Обратные клапаны и гидрозамки». Основные параметры: Типоразмер: 10; Серия: 3X; Макс. рабочее давление: 315 бар. БЕЛИМПОРТСНАБ поставляет оборудование этой серии предприятиям Беларуси по договору, с полным комплектом документов. Подберём исполнение по коду заказа, пришлём каталог с расшифровкой и предложим взаимозаменяемую замену при сроках поставки оригинала.

Описание

Обратный клапан запирает поток масла в одном направлении и пропускает в обратном. Обратный клапан выполнен в виде плиты для модульного монтажа по типоразмеру Ду10 (ISO 4401-05 или CETOP05). Обратный клапан применяется для решения задач гидравлической логики, например, для исключения обратного потока масла к насосу. Клапаны Z1S10 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.

Особенности:

клапан модульной конструкции для вертикального наборного монтажа
расположение отверстий по DIN 24 340 Form A, ISO 4401 и CETOP–RP 121 H
8 вариантов расположения обратного клапана

Конструкция, принцип действия

Обратный клапан прямого действия типа Z1S10 выполнен в виде секционного элемента для наборного монтажа. Он обеспечивает герметичное запирание потока в одном направлении и свободный проход в противоположном направлении. Ход конуса (3) ограничен втулкой (4). Пружина (5) обеспечивает закрытие клапана при отсутствии потока.

Тип Z1S 10 ..-3X/V (с металлическим уплотнением)

Этот клапан имеет металлическое уплотнение между конусом (3) и корпусом (1) и применяется при давлениях свыше 100 бар и скоростях потока более 4 м/с.

Технические характеристики

Максимальное рабочее давление		бар	315
Рабочая жидкость			Минеральное масло (HL, HLP) по DIN 51 524; биологич.разлагаемые жидкости по VDMA 24 568 (см. также RD 90 221); HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетич. эфир); другие жидкости - по заявке
Температура рабочей жидкости		°C	– 20 до + 80 (с уплотнениями FPM)
Диапазон вязкости		мм2/с	2,8 до 500
Максимальный расход		л/мин	40
Чистота рабочей жидкости			Максимально допустимая загрязненность - класс 9 по NAS 1638 . Мы рекомендуем соответствующий фильтр с коэффициентом фильтрации b10 ³ 75.
Давление открытия	– метал.уплотнение бар		0,5; 3; 5
	– мягкое уплотнение бар		0,5
Скорость потока	– метал.уплотнение м/с		>	4
	– мягкое уплотнение м/с		<	4
Масса		кг	2,3
