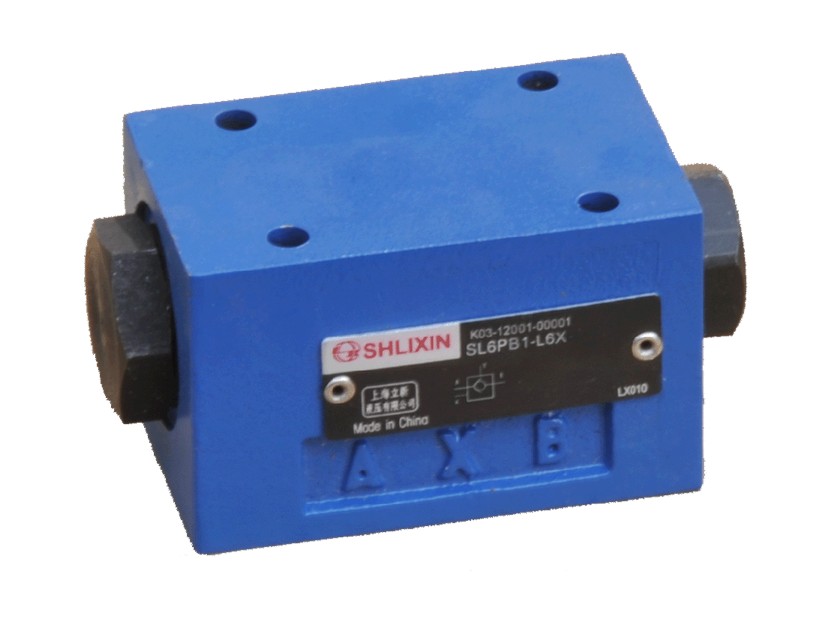

SL6, SV6 - Гидрозамок для установки на плиту Ду6

Описание

Гидрозамок модели SL6 или SV6 свободно пропускает поток масла в одном направлении, а в обратном направлении клапан заперт, если не подать сигнал по давлению в канал Х. При подаче масла в канал Х в качестве управляющего сигнала клапан открывается, реализуя тем самым функцию отпирания гидрозамка. Клапан предназначен для притычного монтажа на монтажную поверхность под установку клапанов типоразмера Ду6 (ISO4401-03 или CETOP03). Модель SL отличается наличием канала Y для сброса утечек. Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.

Особенности:

• для установки на плите
• расположение присоединений согласно ISO 02.03.4401-0-94
• присоединительные плиты заказывается отдельно
• с внутренним или внешним отводом масла по выбору

Принцип работы и конструктивная схема

Клапаны типа SV и SL представляют собой гидравлически управляемые обратные клапаны с седельной конструкцией, которые открываются в запирающем направлении. Данные клапаны используются для запирания напорных линий, в качестве защиты от уменьшения нагрузки при разрыве трубопровода или от периодических колебаний гидравлически напряженных потребителей. В основном эти клапаны состоят из корпуса (1), конического затвора (2), прижимной пружины (3) и золотника (4).

Тип SV…

Клапан направляет свободный объемный расход от А к В, в обратном направлении конический затвор (2) вместе с пружиной прижимаются давлением системы к седлу. Вследствие подвода давления к присоединению Х золотник (4) смещается вправо. При этом конический затвор (2) выжимается из седла, и кольцевая поверхность золотника (4) соединяется с присоединением А. Теперь жидкость в клапане можeт течь также по направлению от В к А. Чтобы обеспечить надежное отпирание клапана золотником (4), необходимо определенное минимальное управляющее давление. Присоединение Y закрыто.

Тип SL...

Данные клапаны функционируют так же, как клапан типа SV. Разница заключается в том, что присоединение Y направлено наружу. При этом кольцевая поверхность золотника (4) отделена от присоединения А. Давление в присоединении А действует только на поверхность A3 (7) золотника (4).
