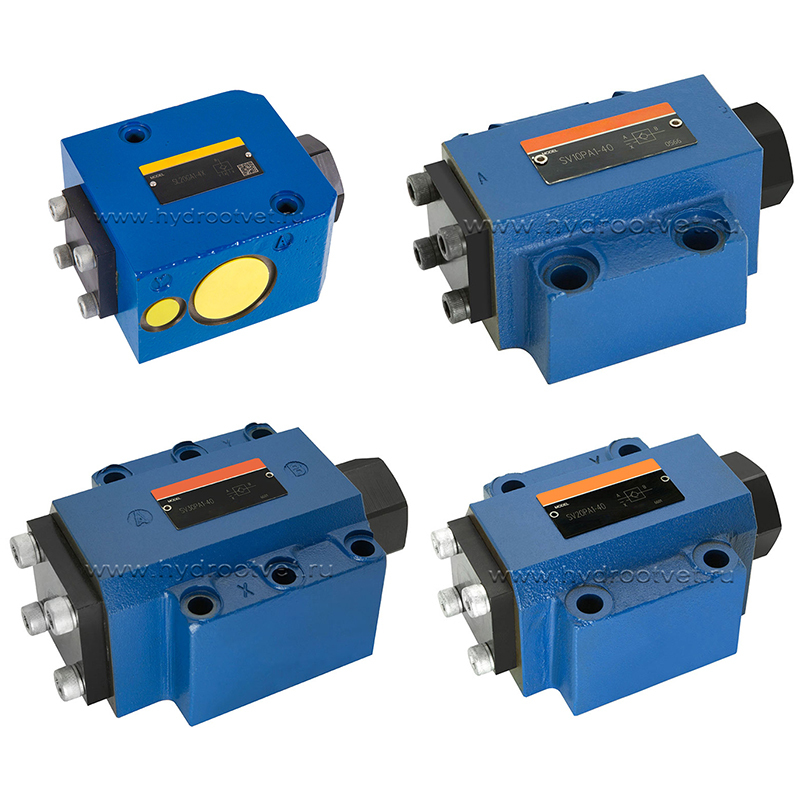

SL, SV - Гидрозамок Ду10, Ду20, Ду30

Характеристики

Типоразмер	10 - 32
Серия	4X
Макс. рабочее давление	315 бар
Максимальный расход	550 л/мин

Цена и срок поставки — по запросу. Подберём исполнение по коду заказа, предложим аналог.

Запросить цену +375 (33) 312-26-88

Документация

Каталог SL, SV (PDF, 432 КБ)

Поставка SL, SV в Беларусь

SL, SV - Гидрозамок Ду10, Ду20, Ду30 — позиция раздела «Обратные клапаны и гидрозамки». Основные параметры: Типоразмер: 10 - 32; Серия: 4X; Макс. рабочее давление: 315 бар. БЕЛИМПОРТСНАБ поставляет оборудование этой серии предприятиям Беларуси по договору, с полным комплектом документов. Подберём исполнение по коду заказа, пришлём каталог с расшифровкой и предложим взаимозаменяемую замену при сроках поставки оригинала.

Описание

Гидрозамок модели SL или SV свободно пропускает поток масла в одном направлении, а в обратном направлении клапан заперт, если не подать сигнал по давлению в канал Х. При подаче масла в канал Х в качестве управляющего сигнала клапан открывается, реализуя тем самым функцию отпирания гидрозамка. Клапан предназначен для притычного монтажа. Максимальный расход достигает 550 л/мин. Модель SL отличается наличием канала Y для сброса утечек. Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.

Особенности:

стыкового присоединения, расположение отверстий по DIN 24 340 Form D, ISO 5781 и CETOP–RP 121 H,
резьбового присоединения
с дренажным каналом или без него
с предварительным открытием или без него
предварительное открытие с демпфированием для уменьшения возможных ударов
4 величины давления открытия

Конструкция, принцип действия

Обратные клапаны типа SV и SL имеют запорный элемент клапанного типа, который может открываться. Эти клапаны предназначены для запирания нагруженных давлением каналов в случае разрушения трубопровода или для предотвращения проседания потребителя, находящегося под нагрузкой. Основными деталями являются корпус (1), конус (2), пружина (3), поршень (4), а также, по выбору, узел предоткрытия с шариковым клапаном (5). Клапан свободно пропускает поток от А к В, в противоположном направлении конус (2) прижат к седлу силой пружины и давления и канал перекрыт. При подаче управляющего давления в канал Х поршень (4) смещается вправо и отжимает конус (2) от седла. Теперь поток может свободно протекать от В к А. Для надежного открытия клапана давление, подаваемое к поршню (4), не должно быть меньше заданного.

Тип SV..A.. и SL..A.. (с предварительным открытием, рис.1) В этом клапане выполнено дополнительно предварительное открытие. При подаче управляющего давления в канал Х поршень (4) смещается вправо и отжимает от седла шарик (5.1), после чего отжимается конус (2). Поток может свободно протекать от В к А. Клапаны с предварительным открытием более плавно открывают нагруженный давлением канал и демпфируют возможные при открытии удары.

Технические характеристики

Общие

Номинальный размер (NG)		10	20	32
Масса	– стыковой монтаж, кг	1,8	4,7	7,8
	– резьбовое присоединение, кг	2,1	5,4	10
Рабочее положение		любое
Направление потока		от A к B - свободно, от B к A при отпирании

Гидравлические

Рабочее давление, макс., бар		до 315
Давление управления, макс., бар		5 до 315
Объём для управл.– присоединение X, см3		2,5	10,8	19,27
	– присоединение Y, см3	2,0	9,6	17,5
Площади при управл.	– площадь A1, cм2	1,33	3,46	5,72
	– площадь A2, cм2	0,33	0,7	1,33
	– площадь A3, cм2	3,8	10,17	16,61
	– площадь A4, cм2	0,79	1,13	1,54
Рабочая жидкость		Минеральное масло (HL, HLP) по DIN 51 524
Температура рабочей жидкости, °C		– 30 до + 80 (с уплотнениями NBR)
Диапазон вязкости, мм2/с		2,8 до 500
Чистота рабочей жидкости		Максимально допустимая загрязненность - класс 9 по NAS 1638 . Мы рекомендуем соответствующий фильтр с коэффициентом фильтрации b10 ³ 75.
