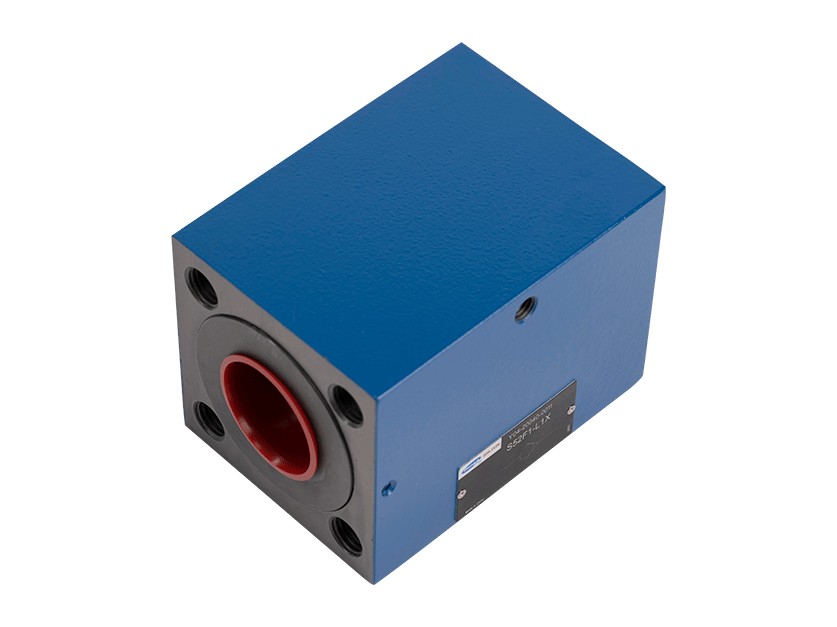

S10P, S20P, S30P – Обратный клапан для монтажа на плиту Ду10, Ду20, Ду30

Характеристики

Типоразмер	10 - 30
Серия	1X
Макс. рабочее давление	315 бар
Максимальный расход	400 л/мин

Цена и срок поставки — по запросу. Подберём исполнение по коду заказа, предложим аналог.

Запросить цену +375 (33) 312-26-88

Документация

Каталог серии (PDF, 1.4 МБ)

Поставка S10P, S20P, S30P – Обратный клапан для монтажа на плиту Ду10, Ду20, Ду30 в Беларусь

S10P, S20P, S30P – Обратный клапан для монтажа на плиту Ду10, Ду20, Ду30 — позиция раздела «Обратные клапаны и гидрозамки». Основные параметры: Типоразмер: 10 - 30; Серия: 1X; Макс. рабочее давление: 315 бар. БЕЛИМПОРТСНАБ поставляет оборудование этой серии предприятиям Беларуси по договору, с полным комплектом документов. Подберём исполнение по коду заказа, пришлём каталог с расшифровкой и предложим взаимозаменяемую замену при сроках поставки оригинала.

Описание

Обратные клапаны S10P, S20P, S30P предназначены для притычного монтажа на плиту. Основная функция клапана - свободное пропускание потока масла в одном направлении и запирание - в обратном. Клапаны S10P, S20P, S30P производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда (Rexroth).

Клапаны S10P, S20P, S30P представляют собой однолинейные обратные клапаны, разработанные в версии для стыкового монтажа на промежуточной плите. Может поставляться в одном из трёх размеров, для величин расхода до 400 л/мин и с тремя различными установленными значениями давления срабатывания.

Конструкция и принцип работы

В свободном состоянии тарелка клапана, представляющая собой конус уплотняющего типа, остаётся закрытой при помощи пружины с фиксированной настройкой. Тарелка открывается, когда давление на входной линии "A" превышает значение, установленное на пружине, добавленное к давлению на выходной линии "B".
