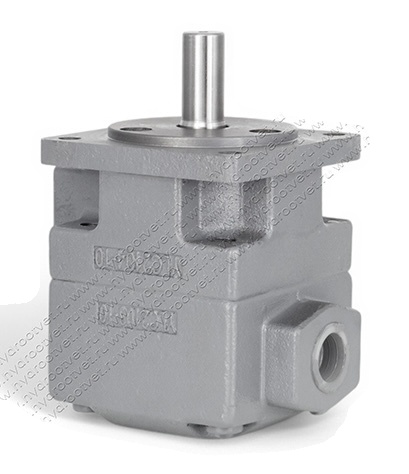

НПл6,3 - Пластинчатый нерегулируемый насос YB1 (аналог НПл *6,3) одиночный

Описание

Насосы серии YB1 являются надежными и качественными аналогами насосов отечественного производства "Гидропривод" (Елец) модели НПл */6,3. Насосы серии YB1 - это пластинчатые насосы постоянной производительности, предназначенные для работы в станочных гидросистемах с давлением до 6,3 МПа. Насосы производятся в Китае на ведущем заводе-изготовителе гидромашин и являются качественными аналогами насосов НПл отечественного производства.
Обратите внимание - есть отличия в размерах от отечественных насосов. Отличия заключаются в расстояниях до осей всасывающего и напорного портов относительно плоскости переднего фланца.

Насосы пластинчатые типа YB1 (НПл) предназначены для применения в гидроприводах металлорежущих станков и других машин, где необходимо давление до 6,3 МПа и нерегулируемый по величине поток рабочей жидкости с постоянным давлением. Насосы предназначены для работы на минеральных маслах с кинематической вязкостью от 20 до 400 мм2/с - на давлении до 6,3 МПа. Температура масла от минус 10º С до плюс 60º С. Также насосы могут применяться в гильотинах, автоматических линиях, легкой промышленности, дорожно-строительных машинах, сельскохозяйственной технике, а также в гидроприводах иного назначения, где требуется различная подача масла при небольших давлениях до 63 атмосфер.

Принцип действия насоса YB1 (НПл 6,3)

Устройство однопоточного насоса НПл показано на рисунке выше. В корпусе 1 и крышке 2 установлен рабочий комплект, состоящий из статора 3, ротора 4, пластин 5, диска с шейкой 6, диска плоского 7. Вал 8 со шпонкой 11 свободно вращается в подшипниках 9 и 10. В крышке расположено всасывающее отверстие Б, в корпусе – нагнетательное В.

Двухпоточный насос объединяет два однопоточных насоса. В корпусных деталях установлены рабочие комплекты двух однопоточных насосов. Двухпоточный насос имеет общее всасывающее отверстие. Нагнетание происходит двумя независимыми потоками.

Принцип действия однопоточных и двухпоточных насосов одинаков. При вращении вала пластины перемещаются в пазах ротора в соответствии с профилем внутренней поверхности статора. Камера Г (между пластинами, статором и ротором) во время соединения с каналами всасывания увеличивает свой объем и заполняется рабочей жидкостью, поступающей из магистрали всасывания, а во время соединения с каналами нагнетания уменьшает свой объем, вытесняя рабочую жидкость в магистраль нагнетания.
