Электромагниты для распределителей WE6 и WE10

Характеристики

Модель клапана	4WE6, 4WE10
Напряжение постоянного тока	24В, 12В
Напряжение переменного тока	110В, 220В

Цена и срок поставки — по запросу. Подберём исполнение по коду заказа, предложим аналог.

Запросить цену +375 (33) 312-26-88

Поставка Электромагниты для распределителей WE6 и WE10 в Беларусь

Электромагниты для распределителей WE6 и WE10 — позиция раздела «Катушки, штекеры, уплотнения для клапанов». Основные параметры: Модель клапана: 4WE6, 4WE10; Напряжение постоянного тока: 24В, 12В; Напряжение переменного тока: 110В, 220В. БЕЛИМПОРТСНАБ поставляет оборудование этой серии предприятиям Беларуси по договору, с полным комплектом документов. Подберём исполнение по коду заказа и предложим взаимозаменяемую замену при сроках поставки оригинала.

Описание

Для распределителей CETOP03 (6 мм диаметр условного прохода) - 4WE6

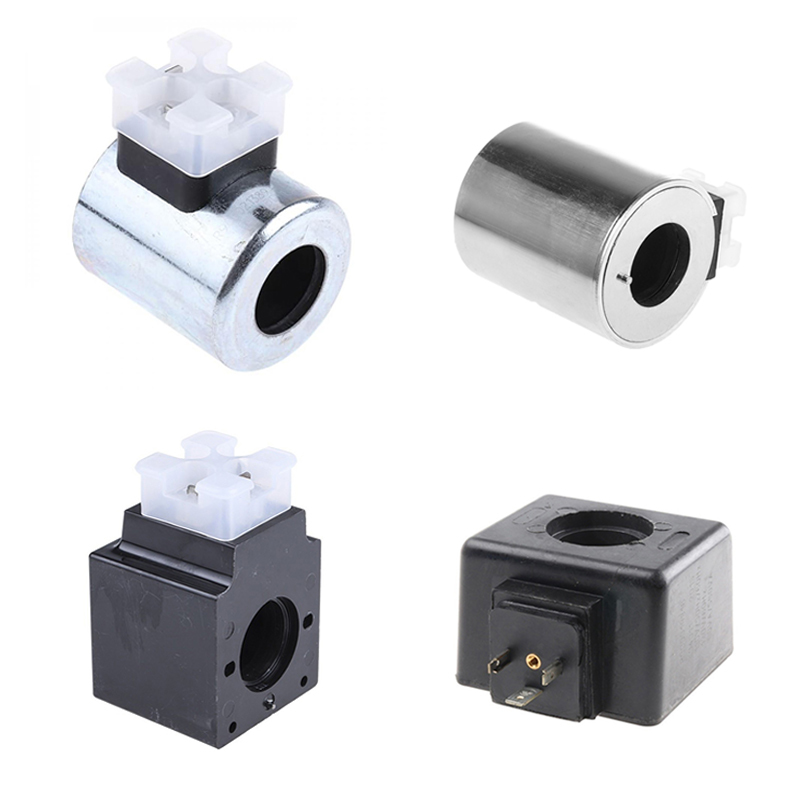

Форма электромагнитов разных видов
Тип	Напряжение	Картинка
DC (Постоянный ток)	12В или 24В
AC (Переменный ток)	110В-50Гц или 220В-50Гц
Выпрямленный ток	110В или 220В выпрямленного тока

Для распределителей CETOP05 (10 мм диаметр условного прохода) - 4WE10

Форма электромагнитов разных видов
Тип	Напряжение	Картинка
DC (Постоянный ток)	12В или 24В
AC (Переменный ток)	110В-50Гц или 220В-50Гц
Выпрямленный ток	110В или 220В выпрямленного тока

D24 for WE10 Электромагнит	MFZ12-90YC 24V DC 36W
D24 for WE6 Электромагнит	MFZ12-37YC 24V DC 30W
W110 for WE10 Электромагнит	MFJ12-54YC AC110V
W110 for WE6 Электромагнит	MFJ12-27YC AC110V
W230 for WE10 Электромагнит	MFJ12-54YC AC220V
W230 for WE6 Электромагнит	MFJ12-27YC AC220V
D12 for WE6 Электромагнит	MFZ12-37YC 12V DC 30W

Технические характеристики

Электрические характеристики соленоидов клапана 4WE6

Вид тока		Постоянный ток	Переменный ток 50 Гц
Величины напряжений, В		12, 24	110, 220
Допустимое отклонение напряжения (номинальное напряжение), %		±10-15
Потребляемая мощность, Вт		30	–
Мощность на удержание, ВА		–	50
Мощность включения, ВА		–	220
Устойчивый тепловой баланс (ED) %		100
Максимальная частота включений 1/ч		15000	7200
Максимальная температура поверхности катушки °C		120	180
Тип защиты согласно DIN EN 60529	– с разъемом "K4"	IP 65 (с установленным и зафиксированным штекером)

Электрические характеристики соленоидов клапана 4WE10

Вид тока		Постоянный ток	Переменный ток 50 Гц
Величины напряжений, В		12, 24	110, 220
Допустимое отклонение напряжения (номинальное напряжение), %		±10-15
Потребляемая мощность, Вт		30	–
Мощность на удержание, ВА		–	50
Мощность включения, ВА		–	220
Устойчивый тепловой баланс (ED) %		100
Максимальная частота включений 1/ч		15000	7200
Максимальная температура поверхности катушки °C		120	180
Тип защиты согласно DIN EN 60529	с разъемом "K4",	IP 65 (с установленным и зафиксированным штекером)

Учитывая возникающие температуры на поверхности катушек (электромагнитов), необходимо соблюдать европейские стандарты ISO 13732 и EN 982! Указанная температура поверхности при применении электромагнитов переменного тока соответствует бесперебойной работе катушки. В случае неисправности (например,. при блокировке золотника) температура поверхности может подниматься выше 180 °C. Поэтому гидросистему следует перепроверить относительно возможных опасностей с учетом температуры воспламенения рабочей жидкости. Для защиты необходимо использовать линейные защитные автоматы, если возникновение взрывоопасной ситуации нельзя исключить иным способом. Таким образом температуру поверхности в случае неисправности можно ограничить макс. 220 °C.

Код заказа

Артикул Рексрот	Код Рексрот	Код ЗАКАЗА аналога	Описание
R900021389	MAGNETSPULEGZ45-424V	Coil D24 for WE6	Катушка 24В постоянного тока (DC) для распределителей 4WE6
R900020175	MAGNETSPULEWZ45-4-L110V-50/60HZ&	Coil W110 for WE6	Катушка 110В переменного тока (AC) для распределителей 4WE6
R900071030	MAGNETSPULEWZ45-4230V-50/60HZ	Coil W230 for WE6	Катушка 220В переменного тока (AC) для распределителей 4WE6

Артикул Рексрот	Код Рексрот	Код ЗАКАЗА аналога	Описание
R900019793	MAGNETSPULEGZ63-424V	Coil D24 for WE10	Катушка 24В постоянного тока (DC) для распределителей 4WE10
R900019816	MAGNETSPULEWZ65-4-L110V-50/60HZ&	Coil W110 for WE10	Катушка 110В переменного тока (AC) для распределителей 4WE10
R900071037	MAGNETSPULEWZ65-4-L230V-50/60HZ	Coil W230 for WE10	Катушка 220В переменного тока (AC) для распределителей 4WE10
