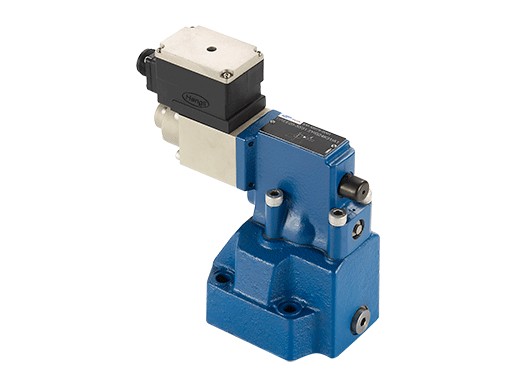

DREM(E)10, DREM(E)20 - Пропорциональный редукционный клапана Ду10, Ду25

Описание

Клапан DRE (DREE, DREM и DREME) является редукционный трехлинейным клапаном с пропорциональным управлением, рассчитан на расходы до 300 л/мин, и применяется для точной регулировки давления в конкретном исполнительном органе гидросистемы (например, регулировка усилия на гидроцилиндре прижима). Также данный клапан может применяться в качестве балансировочного или уравновешивающего пропорционального клапана, которые обычно применяются для обезвешивания шпиндельных узлов станков или размывателей рулонного металла. Клапан предназначен для установки на плиту с монтажной поверхностью по ISO 5781-06-07 (Ду10) и ISO 5781-08-10-0-00 (Ду25). Клапан поставляется только в максимальном варианте исполнения DREM - без встроенного усилителя и DREME - со встроенным электронным усилителем, и дополнительным предохранительным клапаном, настроенным на максимальное давление в системе. Клапаны без встроенного усилителя совместимы по управлению с оригинальным усилителем Rexroth той же серии. Все пропорциональные клапаны проходят испытания и настройку на стенде завода-изготовителя, что подтверждается соответствующими протоколами (предоставляется по запросу). Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.

Типоразмер 10, 20
Серия изделия 6X
Макс. рабочее давление 315 бар
Максимальный расход: 300 л/мин

Особенности:

• клапан для редуцирования рабочего давления, управляемые пропорциональными магнитами
• третий канал от A к Y диаметром 6 мм
• при нулевом сигнале управления минимальное регулируемое давление - 2 бара
• линейная характеристика „входной сигнал - давление“
• в исходном положении канал от B к A перекрыт
• хорошая устойчивость к колебаниям
• возможен обратный клапан между A и B
• возможна защита от превышения давления
• клапан и управляющая электроника - от одного изготовителя
• для управления типа DRE применяются отдельные аналоговые или цифровые усилители
• тип DREE со встроенной электроникой:
  • малое расхождение в характеристиках для разных экземпляров
  • независимо устанавливаемые величины времени переходного процесса для нарастания и сброса давления

Клапаны типов DRE и DREM являются редукционными клапанами с предуправлением и предназначены для ограничения рабочего давления. Основными частями являются: клапан предуправления (1)с пропорциональным магнитом (2), основной клапан (3) с золотниковым комплектом (4), а также, по заказу, обратный клапан (5).

Давление настройки клапана определяется силой тока на пропорциональном магните (2). В нерабочем состоянии, без давления в канале В, пружина (17) удерживает основной золотник (4) в исходном положении. Проход от канала В к каналу А перекрыт. Давление в канале А через сверление (6) действует на поверхность (7) основного золотника. Управляющий поток масла от канала В через сверление (8) проходит к регулятору расхода (9), который поддерживает постоянный расход независимо от перепада давлений между каналами А и В. От регулятора расхода управляющий поток попадает в полость (10) пружины, и далее через каналы (11) и (12) поступает на клапан (13) и уходит по каналам (14) и (15) в слив. Необходимое давление задаётся на внешнем усилителе. Пропорциональный магнит прижимает конус (20) к седлу (13) и, таким образом, регулируется давление в полости (10). Если давление в канале А ниже заданной величины, то давлением в полости (10) золотник перемещается вправо, при этом открывается проход от В к А. Когда в канале А достигается заданное давление, то золотник оказывается в уравновешенном от давлений состоянии и находится в режиме регулирования.

Давление в A • поверхность золотника (7) = давление в полости пружины (10) • поверхность золотника - полость пружины (17)

Если в случае отсутствия расхода из А (например, поршень цилиндра дошёл до упора) необходимо понизить давление, то соответствующим перемещением потенциометра усилителя понижается давление в полости (10) пружины. Более высокое давление в А, действуя на поверхность (7) перемещает основной золотник до упора в регулировочную головку (18). Проход от А к В запирается и открывается проход от А к Y. Пружина (17) противодействует сейчас силе от давления на поверхности (7) золотника. В таком положении жидкость из А через кромку (19) может перетекать в Y и далее - в слив.

Для предотвращения недопустимого повышения давления в случае слишком большого управляющего тока на пропорциональном магните, может быть установлен предохранительный клапан с регулируемым поджатием пружины.

Примечание: Если жидкость перетекает через обратный клапан из канала А в канал В, в котором осуществляется дросселирование (например, пропорциональным распределителем), то одновременно существующий слив в канал Y оказывает влияние на эффективность торможения потребителя в канале А. Поэтому для ограничения давления в канале А слив в линию Y не используется.

Эти распределители по конструкции и принципу действия соответствуют типам DRE и DREM, отличаясь наличием встроенной электроники. К блоку электроники (23) через присоединительный штекер (24) подводится напряжение питания и управляющие сигналы. На предприятии- изготовителе электроника тестируется, при этом устраняется разброс характеристик „входной сигнал- давление“ (устанавливается „нулевое“ состояние клапана предуправления (13) и крутизна нарастания характеристики на Imax-потенциометре (R30).

Двумя потенциометрами устанавливаются постоянные времени для нарастания и сброса давления. Другие сведения по встроенной электронике даны ниже.
