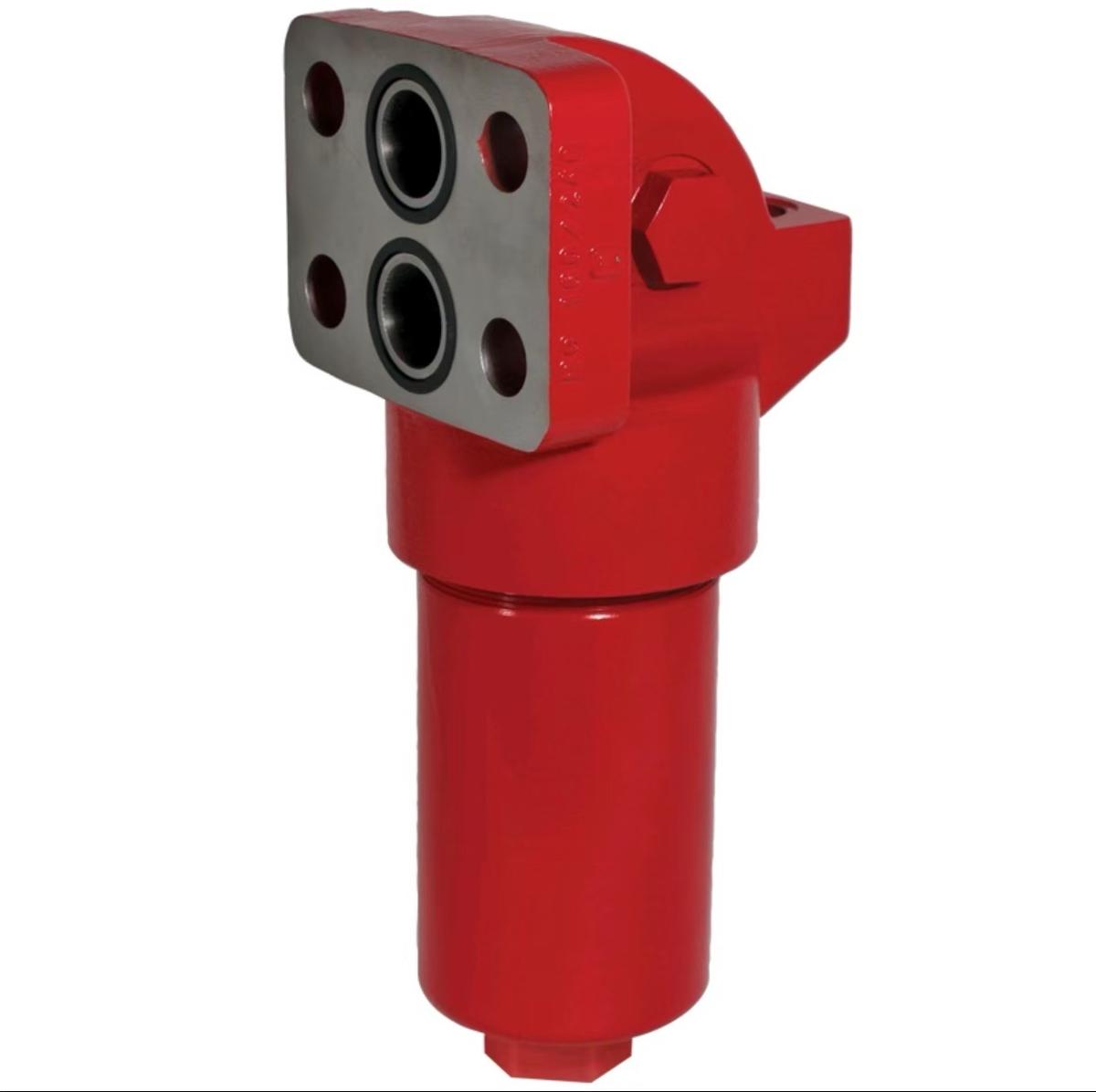

DF AFE - Напорный фильтр, фланец сбоку

Описание

Напорные фильтры с корпусом устанавливаются на гидроблоках, как правило на насосе, и служат для защиты всей системы от загрязнений в трубопроводах под высоким давлением

Максимальный расход - до 500 л/мин
Максимальное давление - до 315 бар
Типоразмер от 0030 до 1320
Материал фильтроэлемента: стекловолокно, сетка из нержавеющей стали
Тонкость фильтрации: 3 мкм, 5 мкм, 10 мкм, 20 мкм, 25 мкм, 50 мкм, 100 мкм, 200 мкм
Материал уплотнений: NBR или FKM
Индикаторы загрязнений: визуальный, электрический, визуально-электрический

Конструкция: Корпусные фильтры спроектированы в соответствии с международными нормативными
документами. Они состоят из головки фильтра, в которую вкручен стакан фильтра.
Серийное оснащение:
- крепежные отверстия на головке
- разъемный стакан (из 2 частей), начиная с DF...990 (на выбор для DF...660)
- маслосливная резьбовая пробка с устройством сброса давления (начиная с серии DF...330)

Обозначение на гидросхеме

УПЛОТНЕНИЯ = Нитрильный каучук (= пербунан)
МОНТАЖ = В качестве трубопроводного фильтра
СПЕЦИАЛЬНЫЕ ИСПОЛНЕНИЯ И ПРИНАДЛЕЖНОСТИ: Уплотнения из фторуглеродного каучука, этиленпропиленового каучука

Совместимость с напорными жидкостями согласно ISO 2943: Гидравлические масла от H до HLPD
DIN 51524, Смазочные масла DIN 51517, API, ACEA, DIN 51515, ISO 6743, Компрессорные масла DIN 51506, Биологически быстро разлагаемые напорные жидкости VDMA 24568 HETG, HEES, HEPG, Трудно воспламеняющиеся напорные жидкости HFA, HFB, HFC и HFD, Сильно водонасыщенные напорные
жидкости (с долей воды > 50 %) – по запросу

ПРЕДУПРЕДИТЕЛЬНЫЕ УКАЗАНИЯ: Корпусы фильтра должны быть заземлены. Если используются электрические индикаторы загрязнения, то перед демонтажем штепселя индикаторов необходимо обесточить установку
