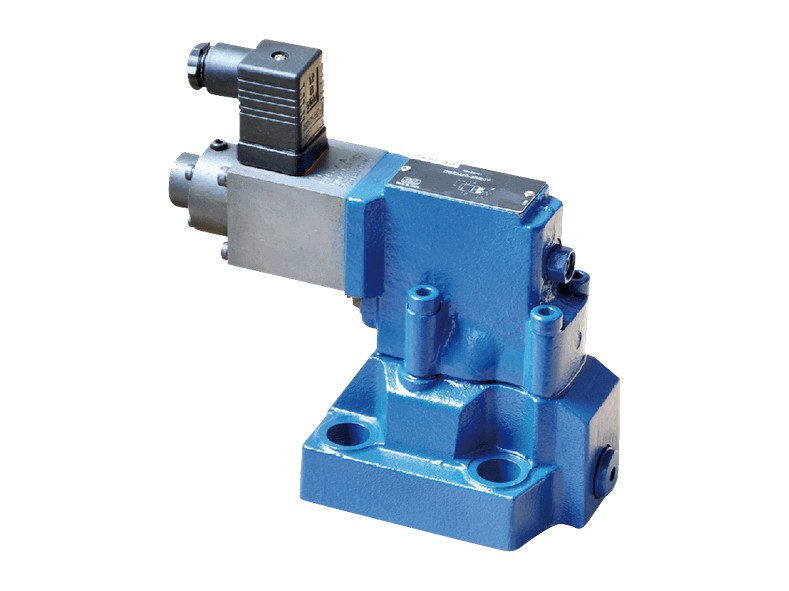

DBEM(E) - Пропорциональный предохранительный клапан Ду10 – Ду32 — позиция раздела «Пропорциональные клапаны». Основные параметры: Рабочее давление: 350 бар; Максимальный расход: 700 л/мин; Управление: 0...10В, 4...20мА. БЕЛИМПОРТСНАБ поставляет оборудование этой серии предприятиям Беларуси по договору, с полным комплектом документов. Подберём исполнение по коду заказа, пришлём каталог с расшифровкой и предложим взаимозаменяемую замену при сроках поставки оригинала.
Клапаны давления DBE, DBEE или DBEM, DBEME является клапанами с пропорциональным электроуправлением и служат для бесступенчатого регулирования давления в гидросистеме. Клапаны имеют пилотное управление и предназначены для расходов 250, 550 и 700 л/мин, соответственно. Клапан давления DBEM(E) устанавливает на монтажную поверхность с расположением отверстий по стандартам DIN 24340 form E и ISO 6264. Клапан поставляется только в максимальном варианте исполнения DBEM - без встроенного усилителя и DBEME - со встроенным электронным усилителем, и дополнительным предохранительным клапаном, настроенным на максимальное давление в системе. Клапаны без встроенного усилителя совместимы по управлению с оригинальным усилителем Rexroth той же серии. Пилотом служит клапан DBET(E). Все пропорциональные клапаны проходят испытания и настройку на стенде завода-изготовителя, что подтверждается соответствующими протоколами (предоставляется по запросу). Внешние электронные карты-усилители также доступны для заказа. Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.
Типоразмер 10, 20, 30
Серия изделия 7X
Макс. рабочее давление 315 бар
Максимальный расход: 700 л/мин
Клапаны типа DBEM — это предохранительные клапаны непрямого управления. Они используются для ограничения рабочего давления в гидравлических установках. Эти клапаны позволяют плавно настраивать ограничение давления в зависимости от заданного значения электрических характеристик. Основными элементами такого клапана являются корпус (1) со вставкой главного золотника (3), клапан в виде промежуточной плиты с защитой от максимального давления (2) и пропорциональный управляющий клапан (11).
Тип DBEM...
Давление, возникающее в канале Р, действует на главный золотник (3). Одновременно давление на присоединении P через оснащенные жиклерами (4, 5) каналы управления (6, 7) подается на нагруженную усилием пружины сторону главного золотника (3). В то же время через соединительное отверстие (9) давление подается на конический затвор (10) пропорционального управляющего клапана (11). Гидравлическое усилие на коническом затворе (10) управляющего клапана противодействует зависимой от заданного значения силе пропорционально регулируемого электромагнита (12). Если гидравлическое усилие превышает силу электромагнита, конический затвор (10) управляющего клапана открывается. Так как после этого возможен отток масла контура управления через канал управления (13) в присоединение Y (14) и в бак, через каналы управления (6, 7) создается перепад давления на главном золотнике (3). Освобождается соединение между присоединениями P и T. Главный золотник (3) регулирует настроенное рабочее давление на присоединении P. Для гидравлической защиты от недопустимо высокого давления встроен нагруженный усилием пружины предохранительный клапан (2). Эта защита от максимального давления предварительно настроена на соответствующее значение давления (см. таблицу на стр. 6). В рабочем диапазоне клапана конический затвор (15) удерживается пружиной (16) в седле клапана (17) и поэтому закрыт. Если давление в полости пружины главного золотника (3) поднимается выше установленного максимально допустимого давления клапана, конический затвор (15) прижимается к пружине сжатия (16), открывая соединение с полостью пружины. Масло контура управления через присоединение Y (14) стекает в бак. Через каналы управления (6, 7) на главном золотнике (3) создается перепад давления. Освобождается соединение между присоединениями P и T. Главный золотник (3) регулирует настроенное максимальное рабочее давление на присоединении P. С помощью элемента регулирования (19) предварительно настроенное давление при необходимости можно уменьшить. Присоединение Y (14) должно быть соединено с баком при помощи внешней трубы. В соединении с баком не должно быть напора. Через присоединение X (18) можно сбрасывать давление в клапане или ограничивать максимальное давление.
Тип DBEME со встроенной электроникой (OBE)
По принципу действия и конструкции эти клапаны похожи на клапаны типов DBEM. На пропорционально регулируемом электромагните дополнительно находится корпус (19) с управляющими электронными устройствами. Питающее напряжение и напряжение заданного значения подаются на штекер прибора (20). На заводе-изготовителе с небольшим допуском настраиваются расходные характеристики заданного значения и давления.
| Общие сведения | NG10 | NG25 | NG32 | |||||||||||
| Масса | Тип DBEM, кг | 4,5 | 5,3 | 6,4 | ||||||||||
| Тип DBEME, кг | 4,7 | 5,5 | 6,6 | |||||||||||
| Тип DBEMG, кг | 7 | 6,74 | 6,4 | |||||||||||
| Положение при установке | любое | |||||||||||||
| Диапазон температуры хранения, °C | от –20 до +80 | |||||||||||||
| Диапазон температуры окружающей среды | Тип DBEM, °C | от –20 до +70 | ||||||||||||
| Тип DBEME, °C | от –20 до +50 | |||||||||||||
| Гидравлические характеристики (измерения выполнены для масла HLP46, ϑмасла = 40 ± 5 °C) | NG10 | NG25 | NG32 | |||||||||||
| Максимальное рабочее давление | — Присоединения P и X, бар | 350 | ||||||||||||
| — Присоединение T, бар | 315 | |||||||||||||
| — Присоединение Y, бар | отдельное, без напора по отношению к баку | |||||||||||||
| Максимальное установленное давление | — Значение давления 50 бар | 50 | ||||||||||||
| — Значение давления 100 бар | 100 | |||||||||||||
| — Значение давления 200 бар | 200 | |||||||||||||
| — Значение давления 315 бар | 315 | |||||||||||||
| Минимальное установленное давление при нулевом заданном значении, бар | см. графические характеристики | |||||||||||||
| Защита от максимального давления, настройка при поставке | При необходимости значение может быть увеличено | |||||||||||||
| — Значение давления 50 бар | до 75 бар | |||||||||||||
| — Значение давления 100 бар | до 135 бар | |||||||||||||
| — Значение давления 200 бар | до 240 бар | |||||||||||||
| — Значение давления 315 бар | до 350 бар | |||||||||||||
| Максимальный объемный расход, л/мин | 275 | 550 | 700 | |||||||||||
| Объемный расход управления, л/мин | 0,4–1 | 0,4–1,5 | 0,4–1,5 | |||||||||||
| Рабочая жидкость | ||||||||||||||
| Диапазон температур рабочей жидкости, °C | от –20 до +80 | |||||||||||||
| Диапазон вязкости, мм2/с | 15–380 | |||||||||||||
| Максимально допустимая степень загрязнения рабочей жидкости, класс чистоты согласно ISO 4406 (c) | класс 20/18/15 2) | |||||||||||||
| Гистерезис (см. расходные характеристики заданного, % значения и давления) | ≤ 5 от максимального установленного давления | |||||||||||||
| Линейность, % | ±3,5 от максимального установленного давления | |||||||||||||
| Допуск на изготовление в расходных характеристиках заданного значения и давления, по отношению к расходным характеристикам гистерезиса; давление повышается | — Тип DBEM, % | ±5 от максимального установленного давления | ||||||||||||
| — Тип DBEME, % | ±1,5 от максимального установленного давления | |||||||||||||
| Переходная характеристика Tu + Tg | 10 % → 90 %, мс | ~100 | измерено со статическим напором рабочей жидкости, 0,2 литра на присоединении А | |||||||||||
| 90 % → 10 %, мс | ~100 | |||||||||||||
| Переходная характеристика Tu + Tg | 10 % → 90 %, мс | ~200 | измерено со статическим напором рабочей жидкости, 5 литров на присоединении А | |||||||||||
| 90 % → 10 %, мс | ~200 | |||||||||||||
| Электрические характеристики | G24 | G24-8 | ||||||||||||
| Минимальный ток электромагнита, мА | ≤ 100 | ≤ 100 | ||||||||||||
| Максимальный ток электромагнита, мА | 1600 ±10 % | 800 ±5 % | ||||||||||||
| Сопротивление катушки электромагнита | — значение в холодном Ω состоянии при 20 °C | 5,5 | 20,6 | |||||||||||
| — максимальное значение Ω в нагретом состоянии | 8,05 | 33 | ||||||||||||
| Продолжительность включения (ПB), % | 100 | 100 | ||||||||||||
| Электрические характеристики, встроенная электроника (OBE) | ||||||||||||||
| Питающее напряжение | — номинальное напряжение В пост. тока | 24 | ||||||||||||
| — нижнее предельное значение В пост. тока | 21 | |||||||||||||
| — верхнее предельное значение В пост. тока | 35 | |||||||||||||
| Потребляемый ток | A | ≤ 1,5 | ||||||||||||
| Необходимая защита | A | 2, инерцион. | ||||||||||||
| Входы | — напряжение, V | 0–10 | ||||||||||||
| — ток, мА | 4–20 | |||||||||||||
| Выход | — фактическое значение тока, мВ | 1 мВ ≙ 1 мА | ||||||||||||
| Тип защиты клапана в соответствии с EN 60529 | IP 65 с установленной и заблокированной розеткой присоединительного разъема | |||||||||||||
| Рабочая жидкость | Классификация | Подходящие материалы уплотнения | Стандарты | |
| Минеральные масла и аналогичные углеводороды | HL, HLP | NBR, FKM | DIN 51524 | |
| Биологически разлагаемые | — нерастворимые в воде | HETG | NBR, FKM | VDMA 24568 |
| HEES | FKM | |||
| — водорастворимые | HEPG | FKM | VDMA 24568 | |
| Трудновоспламеняемые | — безводные | HFDU, HFDR | FKM | ISO 12922 |
| — водосодержащие | HFC | NBR | ISO 12922 | |
Важные указания по рабочим жидкостям!
| 1 | Предохранительный пропорциональный клапан | DBE |
| 2 | С защитой от максимального давления (дополнительный предохранительный клапан) | M |
| 3 | Для внешних управляющих электронных устройств | без обозн. |
| Со встроенной электроникой (OBE) | E | |
| 4 | Номинальный размер 10 | 10 |
| Номинальный размер 25 | 20 | |
| Номинальный размер 32 | 30 | |
| 5 | Установка на плите | без обозн. |
| 6 | Серия изделия с 70 по 79 (с 70 по 79: неизменные установочные и присоединительные размеры) | 7X |
| 7 | Номинальное давление: | |
| До 50 бар | 50 | |
| До 100 бар | 100 | |
| До 200 бар | 200 | |
| До 315 бар | 315 | |
| 8 | Внешний отвод масла в контуре управления | Y |
| Канал X для разгрузки, внешний отвод масла в контуре управления | XY | |
| 9 | 24В, постоянное напряжение | G24 |
| 10 | Катушка 1600 мА | без обозн. |
| Катушка 800 мА | -8 3) | |
| 11 | Электрическое подключение для типа DBEM: | |
| Без штекера присоединительного разъема; штекер прибора DIN EN 175301-803 | K4 | |
| Электрическое подключение для типа DBEME: | ||
| Без штекера присоединительного разъема; штекер прибора DIN EN 175201-804 | K31 | |
| 12 | Интерфейс электронного оборудования: | |
| Заданное значение 0–10 В | A1 | |
| Заданное значение 4–20 мА | F1 | |
| для DBEM | без обозн. | |
| 13 | Материал уплотнений: | |
| Уплотнения из NBR | M | |
| Уплотнения из FKM | V | |
