AF6

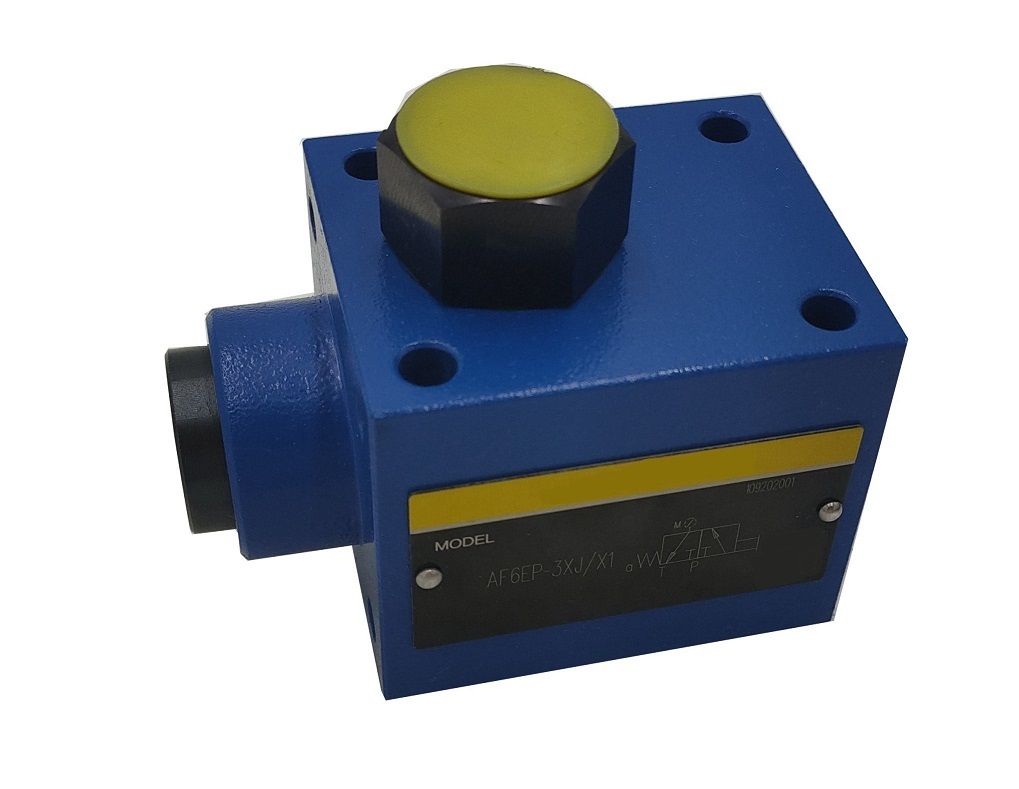

AF6 - запорный кран для манометра

Характеристики

Типоразмер	DN6
Макс. рабочее давление	300 бар
Тип	3/2

Цена и срок поставки — по запросу. Подберём исполнение по коду заказа, предложим аналог.

Запросить цену +375 (33) 312-26-88

Документация

Каталог AF6 (PDF, 446 КБ)

Поставка AF6 в Беларусь

AF6 - запорный кран для манометра — позиция раздела «Шаровые краны высокого давления». Основные параметры: Типоразмер: DN6; Макс. рабочее давление: 300 бар; Тип: 3/2. БЕЛИМПОРТСНАБ поставляет оборудование этой серии предприятиям Беларуси по договору, с полным комплектом документов. Подберём исполнение по коду заказа, пришлём каталог с расшифровкой и предложим взаимозаменяемую замену при сроках поставки оригинала.

Описание

Запорный кран для манометра типа AF6 применяются для включения и выключения показометра от гидросистемы в процессе ее работы. Трехходовой переключатель. Стыковочного присоединения или под резьбовую арматуру. Срабатывание от нажатия кнопки. Может поставляться с манометром и без него. Клапан AF6 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного реле известного немецкого бренда.

Серия изделия 3X и 4Х
Макс. рабочее давление 300 бар

Запорный кран манометра типа AF 6 представляет собой трёхходовой переключатель, управляемый от руки. Он служит для кратковременной проверки давления. Основными частями запорного крана являются корпус (1), золотник (2), пружина (3), кнопка (4) и штуцер (5) для подключения манометра. Кран имеет два возможных положения, с возвратом в исходное положение пружиной. В исходном положении манометр отсечен от давления Р и соединен с каналом Т. При нажатии кнопки (4) золотник (2) перемещается, давление поступает к манометру. а канал Т. Поворотом кнопки на 45° её можно зафиксировать. При отпускании кнопки золотник пружиной возвращается в исходное положение, и манометр разгружается от давления. Запорный кран может поставляться для стыкового присоединения или под резьбовую арматуру. Манометр может быть привинчен к крану или закреплен отдельно.

Технические характеристики

Рабочая жидкость			Минеральное масло (НL, НLP) по DIN 51 524
Температура рабочей жидкости		°С	- 20 до + 80
Диапазон вязкости		сСт	2,8 до 500
Чистота рабочей жидкости			Максимально допустимая загрязненность - класс 9 по NAS 1638
Рабочее давление	- канал P, бар		300
	- канал T	бар	10 (усилие срабатывания около 10Н)
Диапазон показаний манометра		бар	до 60, до 100, до 160, до 250 и до 400 (диапазон показаний должен превышать рабочее давление примерно на 30 %).
