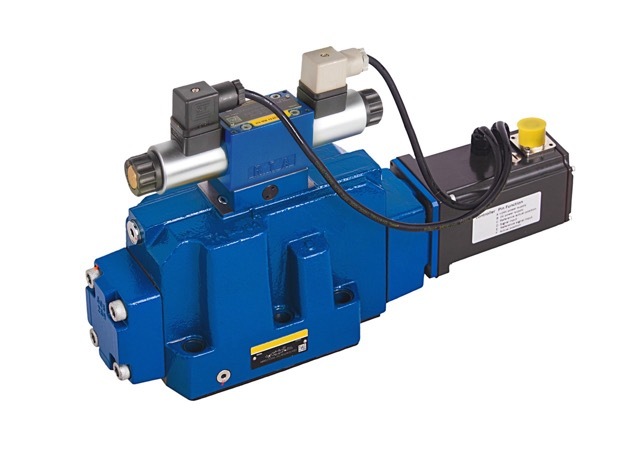

4WRTE - Пропорциональный быстродействующий распределитель Ду10 - Ду32 с обратной связью

Описание

Пропорциональные быстродействующие гидрораспределители 4WRTE типоразмера от Ду10 до Ду32 с номинальным расходом до 600 л/мин имеют каскад гидравлического управления и оснащены встроенным датчиком положения основного золотника и электронным усилителем, что значительно повышает точность регулирования клапана. Гидроклапаны 4WRTE применяются для бесступенчатого высокоточного регулирования скорости и направления движения гидроцилиндров. Дросселирующие распределители 4WRTE устанавливает на монтажную поверхность ISO 4401 (CETOP). Все пропорциональные клапаны 4WRTE проходят испытания и настройку на стенде завода-изготовителя, что подтверждается соответствующими протоколами (предоставляется по запросу). Клапаны 4WRTE производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.

Типоразмер 10-32
Серия изделия 4X
Макс. рабочее давление 350 бар
Максимальный расход: 1600 л/мин

Особенности:

• предназначен для управления положением, скоростью, давлением и силой
• двухступенчатый регулятор с предуправлением
• управляет направлением потока и расходом
• распределитель предуправления: прямого действия, с позиционированием, с обратной связью по давлению
• основная ступень: самоцентрирующаяся, с позиционированием
• встроенная управляющая электроника
• для монтажа на плите: расположение отверстий по DIN 24 340 Form A (NG 10 до 32)

Принцип действия и конструктивная схема

Пропорциональный 4/3-распределитель предназначен для монтажа на плите и имеет встроенную электронику.

Конструкция:

Распределитель имеет 3 основных узла:

• основной клапан (1) с золотником (2)
• встроенную электронику с индуктивным датчиком положения (3) основного золотника
• клапан предуправления(4) с группой золотник-втулка (5), индуктивным датчиком положения (6) и функцией установки основного золотника (2) в нулевое положение.

Функционирование:

• при незадействованных электромагнитах (7; 8) основной золотник (2) находится в среднем положении под действием пружины (9) и давления возврата
• положение основного золотника (2) регулируется клапаном предуправления(4)
• управление золотником предуправления (4) осуществляется от пропорциональных электромагнитов (7; 8)
• связь между входным и выходным сигналами обеспечивается встроенной электроникой
• давление к клапану предуправления может подводится внутри, от канала Р или отдельно через вход Х; слив может осуществляться внутри в канал Т или отдельно в бак через линию У
• при входном сигнале 0 V встроенная электроника обеспечивает установку основного золотника в среднее положение.

При отключении электропитания:

• при отключении электропитания или разрушении кабеля встроенная электроника отключает напряжение от электромагнитов
• через клапан предуправления давления в полостях (10 и 11) выравниваются
• при падении давления питания основной золотник центрируется пружинами (9)
• основной золотник (2) занимает среднее положение

Внимание: При отключении напряжения питания основной золотник возвращается к исходному положению. Это может вызвать ускорение механизмов и их повреждение. При исполнениях E, E1-, W6-, W8- и Q2- центрирующие пружины (9) устанавливают основной золотник в среднее положение. При исполнениях V- и V1 точность установки в пределах допуска составляет от 1 % до 11 % от максимального хода золотника, преимущественно со связью Р с В и А с Т.

Тип 4WRTE 10...-4X/...
