4WRPEH10

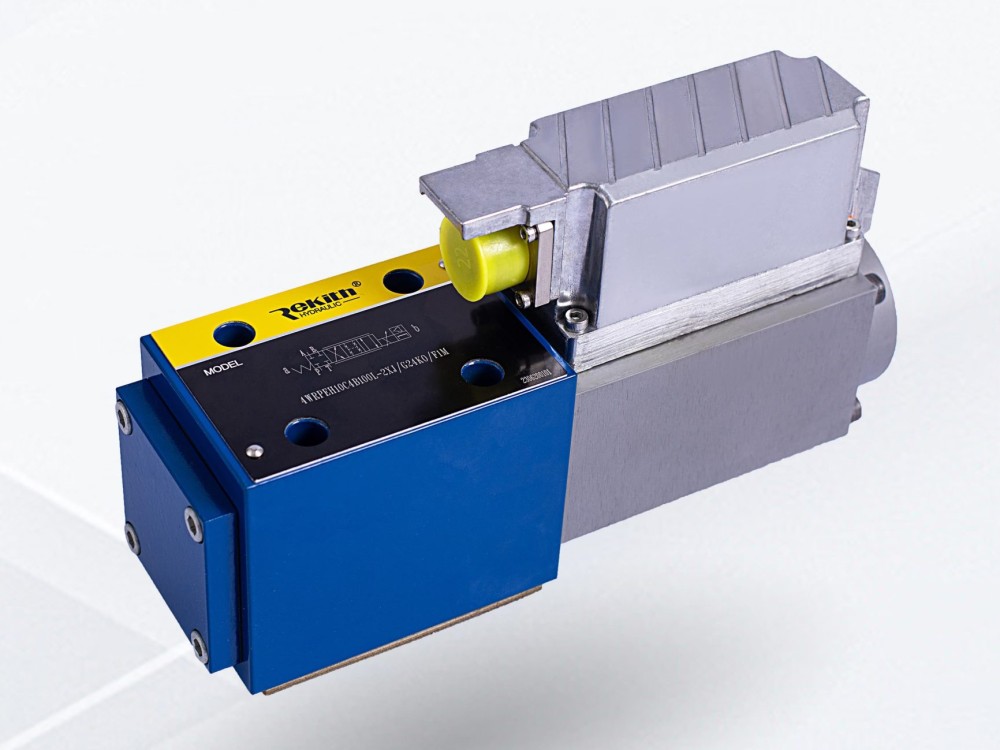

4WRPEH10 - Сервораспределитель Ду10 с обратной связью по положению золотника и встроенным усилителем

Характеристики

Рабочее давление	315 бар
Максимальный расход	100 л/мин
Управление	±10В, 4...20мА
Гистерезис	0,2%
Быстродействие	10 мс

Цена и срок поставки — по запросу. Подберём исполнение по коду заказа, предложим аналог.

Запросить цену +375 (33) 312-26-88

Документация

Каталог 4WRPEH10 (PDF, 1010 КБ)

Поставка 4WRPEH10 в Беларусь

4WRPEH10 - Сервораспределитель Ду10 с обратной связью по положению золотника и встроенным усилителем — позиция раздела «Пропорциональные клапаны». Основные параметры: Рабочее давление: 315 бар; Максимальный расход: 100 л/мин; Управление: ±10В, 4...20мА. БЕЛИМПОРТСНАБ поставляет оборудование этой серии предприятиям Беларуси по договору, с полным комплектом документов. Подберём исполнение по коду заказа, пришлём каталог с расшифровкой и предложим взаимозаменяемую замену при сроках поставки оригинала.

Описание

Сервоклапан 4WRPEH10 является дросселирующим гидрораспределителем с пропорциональным электрическим управлением и применяется для высокоточного и динамичного бесступенчатого регулирования скорости и направления движения гидроцилиндра. Распределители 4WRPEH10 отличаются от обычных пропорциональных клапанов конструктивно: золотник перемещается в специальной притертой гильзе, что требует высокой точности изготовления; также золотник имеет прямой электропривод с обратной связью по положению, которую анализирует встроенный электронный блок. Такая конструкция сервоклапана позволяет на порядок точнее и быстрее управлять гидравлическим приводом, по сравнению с пропорциональными клапанами. Сервораспределители 4WRPEH10 устанавливаются на монтажную поверхность Ду10 (ISO 4401-05 или CETOP05), в том числе и в качестве верхнего клапана, закрывающего столб из модульного набора клапанов. Все пропорциональные клапаны проходят испытания и настройку на стенде завода-изготовителя, что подтверждается соответствующими протоколами (предоставляется по запросу). Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.

Типоразмер 10
Серия изделия 2X
Макс. рабочее давление 315 бар
Максимальный расход: 100 л/мин

Особенности:

Дросселирующий распределитель прямого действия с золотником с сервоприводом и притертой втулкой.
Одностороннего действия, 4/4 безопасное положение в отключенном состоянии
Электрическая обратная связь по положению
Встроенная электроника (OBE), откалиброванная на заводе
Электрическое соединение 6P + PE
Дифференциальный усилитель входного сигнала с интерфейсом A1 ± 10 В или интерфейсом F1 4...20 мA (Rsh = 200 Ом)
Применяется для электрогидравлического регулирования в производственном и испытательном оборудовании

Принцип действия, конструктивная схема

Общее

У встроенной электроники предварительно заданное значение сравнивается с фактическим значением в данном положении. При отклонении регулируемой величины корректируется подъемный электромагнит, который регулирует управляющий золотник относительно пружин при помощи изменения усилия электромагнита. Величина хода/дросселирующее сечение регулируются пропорционально заданному значению. При предварительно заданном значении 0В электронные устройства регулируют управляющий золотник относительно пружин в среднем положении. В отключенном состоянии пружина максимально разжата, и клапан находится в безопасном положении.

Поведение при выключении 4WRPEH10

При выключении электроники клапан сразу переходит в соответствующее основное положение с предохранителем (безопасное положение). При этом позиция P-B/A-T проходится без остановки, что может привести к смещению регулируемых деталей. На это следует обратить внимание при определении параметров установки.

Технические характеристики

Общие

Конструкция	Золотниковый клапан прямого управления со стальной втулкой
Управление	Пропорционально регулируемый электромагнит с регулированием положения, OBE
Вид присоединения	Присоединение плиты, расположение присоединений в соответствии с (ISO 4401-05-04-0-05)
Положение при установке	Любое
Диапазон температуры окружающей °C среды	–20 ... +50
Масса кг	7,1
Виброустойчивость, условие испытания	Макс. 25 г, испытание на виброустойчивость по всем направлениям (24 ч)

Гидравлические (измерения получены с HLP 46, ϑмасло = 40 °C ± 5 °C)

Рабочая жидкость				Гидравлическое масло согласно DIN 51524...535, другие рабочие среды по запросу
Диапазон вязкости		рекомендуемый	мм2/сек	20 ... 100
		макс. допустимый мм2/сек		10 ... 800
Диапазон температур рабочей жидкости			°C	–20 ... +70
Максимально допустимая степень загрязнения рабочей жидкости Класс чистоты в соответствии с ISO 4406 (c)				Класс 18/16/13 1)
Направление потока				Соответствует условному обозначению
Номинальный объемный расход при Δp = 35 бар на кромке 2)			л/мин	50 (1:1)	50 (2:1)	100 (1:1)	100 (2:1)
Макс. рабочее давление		патрубки P, A, B	бар	315
		Канал T	бар	250
Границы рабочего ди- апазона Δp Падение давления на клапане qVном: > qN клапанов		C, C3, C5	бар	315	315	160	160
		C4, C1	бар	250	250	100	100
Нулевой объемный расход при 100 бар	линейная граф. характеристика L		см3/мин	< 1200	< 1200	< 1500	< 1000
	изогнутая граф. характеристика P		см3/мин	< 600	< 500	< 600	< 600

Безопасное положение

C Расход при Δp = 35 бар на кромке л/мин		50	50	100	100
C3, C5 Нулевой объемный расход при 100 бар	см3/мин	50 P–A
	см3/мин	70 P–B
C3, C5 Расход при Δp = 35 бар на кромке	л/мин	10..0,100 A–T
	л/мин	10...25 B–T
C4, C1 см3/мин		50 P–A
Нулевой объемный расход при 100 бар	см3/мин	70 P–B
	см3/мин	70 A–T
	см3/мин	50 B–T
Достижение безопасного положения	0 бар	12 мс
	100 бар	16 мс

Статические/динамические

Гистерезис %	≦ 0,2
Производственный допуск отклонения qмакс %	< 10
Время срабатывания при скачке сигнала 0...100 % мс	≦ 25
Температурный дрейф	Смещение нулевой точки < 1 % при ∆T = 40 °C
Настройка нуля	Устанавливается на заводе ±1 %

Электрические, встроенная в клапан электроника управления

Относительная продолжительность включения %	100 ED
Вид защиты	IP 65 согласно DIN 40050 и IEC 14434/5
Подключение	Разъем для штекера 6P+PE, DIN 43563
Питающее напряжение Клемма A: Клемма B: 0 V	24 В=ном мин. 21 В=/макс. 40 В= Пульсация макс. 2В=
Макс. потребляемая мощность	60 ВА
Защита, внешняя	2,5 AF
Вход, версия A1 Клемма D: UE Клемма E:	Дифференциальный усилитель, Ri = 100 kОм 0...±10 В 0 В
Вход, версия F1 Клемма D: ID – E Клемма E: ID – E	Полное сопротивление нагрузки трансформатора тока, Rsh = 200 Ом 4...(12)...20 мA Контур тока ID – E обратная связь
Макс. напряжение дифференциальных входов около 0 В	D → B } макс. 18 В= E → B
Контрольный сигнал, версия A1 Клемма F: UТест Клемма C:	LVDT 0...±10 В Опорное напряжение 0 В
Контрольный сигнал, версия F1 Клемма F: IF –C Клемма C: IF –C	Сигнал LVDT 4...20 мA, при внешней нагрузке 200...500 Ом макс. 4...20 мA выход Контур тока IF –C обратная связь
Провод защитного заземления и экран	См. Разводка контактов штекера (установка соответственно стандартам ЕС)
Юстировка	Откалибровано на заводе, см. Графическая характеристика клапана
Электромагнитная совместимость проверена согласно	EN 61000-6-2: 2005-08 EN 61000-6-3: 2007-01
