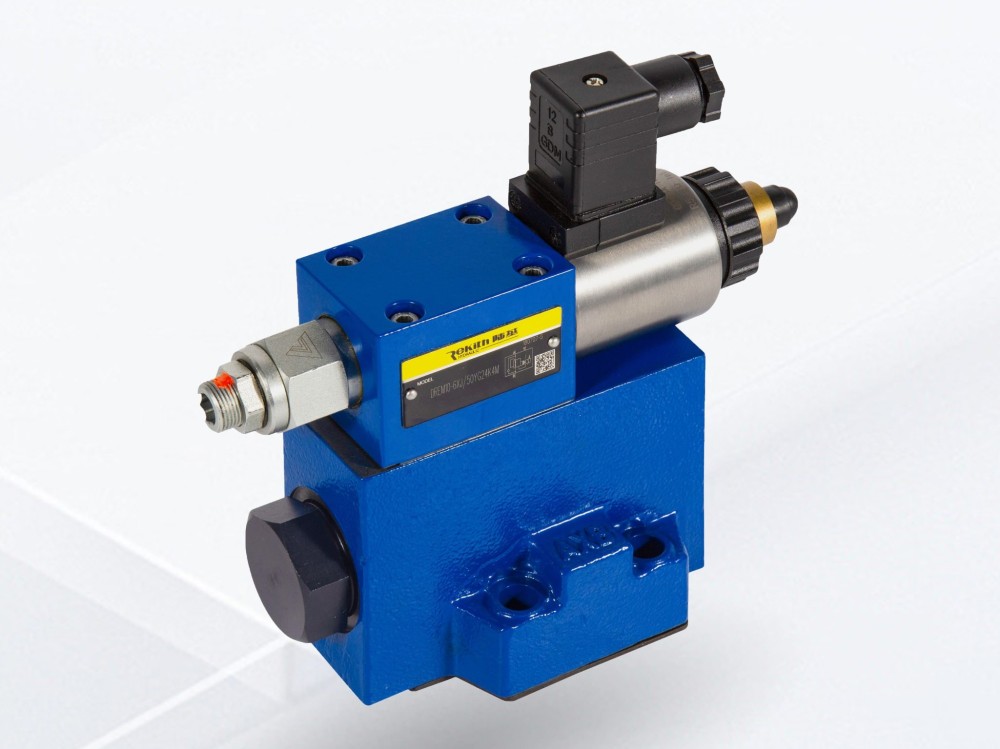

3DRE(M) и 3DRE(M)E - Пропорциональный трехлинейный редукционный клапан Ду10 (CETOP05), Ду16 (CETOP07)

Описание

Клапан давления 3DRE является редукционный трехлинейным клапаном с пропорциональным управлением с или без OBE и применяется для точной регулировки давления в конкретном исполнительном органе гидросистемы. Клапаны имеют пилотное управление. Также клапан 3DRE может применяться в качестве балансировочного или уравновешивающего пропорционального клапана, которые обычно применяются для обезвешивания шпиндельных узлов станков или разматывателей рулонного металла. Клапан 3DRE предназначен для установки на плиту с монтажной поверхностью по ISO 4401 (CETOP). Все пропорциональные клапаны 3DREME проходят испытания и настройку на стенде завода-изготовителя, что подтверждается соответствующими протоколами (предоставляется по запросу). Клапаны 3DREME производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.

Типоразмер 10, 16
Серия изделия 7X
Макс. рабочее давление 315 бар
Максимальный расход: 300 л/мин
Со встроенным или с внешним усилителем

Особенности:

• Клапан непрямого управления для редуцирования давления (P к A) и ограничения (A к T) давления системы
• Управляются регулируемыми электромагнитами
• Регулируемый электромагнит с центральной резьбой и съемной катушкой
• Для установки на плите: расположение подключений согласно DIN 24340-A и ISO 4401
• Предохранительный клапан дополнительный всей гидросистемы по выбору
• Клапан и управляющие электронные устройства от одного производителя
• Внешние управляющие электронные усилители для типа 3DRE(M)
• Линейный график задающих значений давления
• Встроенные электронные устройства (OBE) у типа 3DRE(M)E

Принцип действия и конструктивная схема

Клапаны типов 3DRE(M) и 3DRE(M)E - 3-линейные клапаны для редуцирования давления, с электрическим непрямым управлением и защитой управления потребителя. Они используются для редуцирования давления в системе.

Техническая конструкция

Клапан состоит из трех основных узлов:

• Пилотный клапан (1) по выбору, с максимальной защитой давления (15)
• Пропорциональный электромагнит (2)
• Корпуса (3) с главным золотником (4)

Функция

Основная функция:

• Установка редуцируемого давления, зависящая от задающих значений, на входе A с помощью пропорционально регулируемого электромагнита (2).
• На входе P без давления главный золотник (4) фиксируется в среднем положении пружинами (5) и (6).
• При этом соединения из P в A и из А в T блокируются.
• Масло системы управления перетекает из отверстия (7) через регулятор (8), через пилотный клапан (1) к дросселирующему отверстию (9), через трубопровод (10) к входу Y. Это соединение без давления подводится к баку.

Редуцирование давления:

• Установка давления в среде управления (11) как функция задающего значения.
• Через сопло (12) установки давления в пружинной полости (13) и смещение главного золотника (4) вправо.

Жидкость перетекает от P к A.

• Давление потребителя на входе A в полости пружины (14).
• Нагнетание давления на входе A до установленного давления пилотного клапана (1) смещает главный золотник (4) влево. Давление на входе A приблизительно равно давлению, установ- ленному на пилотном клапане (1).

Защита от повышения давления:

• Если давление на входе A превышает установленное давление пилотного клапана (1), то главный золотник (4) дальше смещается влево.
• Тогда соединение A - T открывается и ограничивает давление на входе А до установленного задающего значения.

Тип 3DREM

По выбору клапан может поставляться с дополнительным пилотным клапаном (15) для максимальной защиты от повышения давления.

Тип 3DREE и 3DREME – со встроенными электронными устройствами (OBE)

По принципу действия и конструкции эти клапаны соответствуют, вплоть до встроенных электронных устройств (OBE), типам 3DRE и 3DREM. В расположенные в корпусе (16) электронные устройства через штекер (17) поступает питающее напряжение и напряжение задающего значения.

На заводе-изготовителе с небольшим допуском на изготовление настраивается графика графика заданной величины и давления.
