2FRM10, 2FRM16 - Регулятор расхода Ду10 и Ду16 для монтажа на плиту

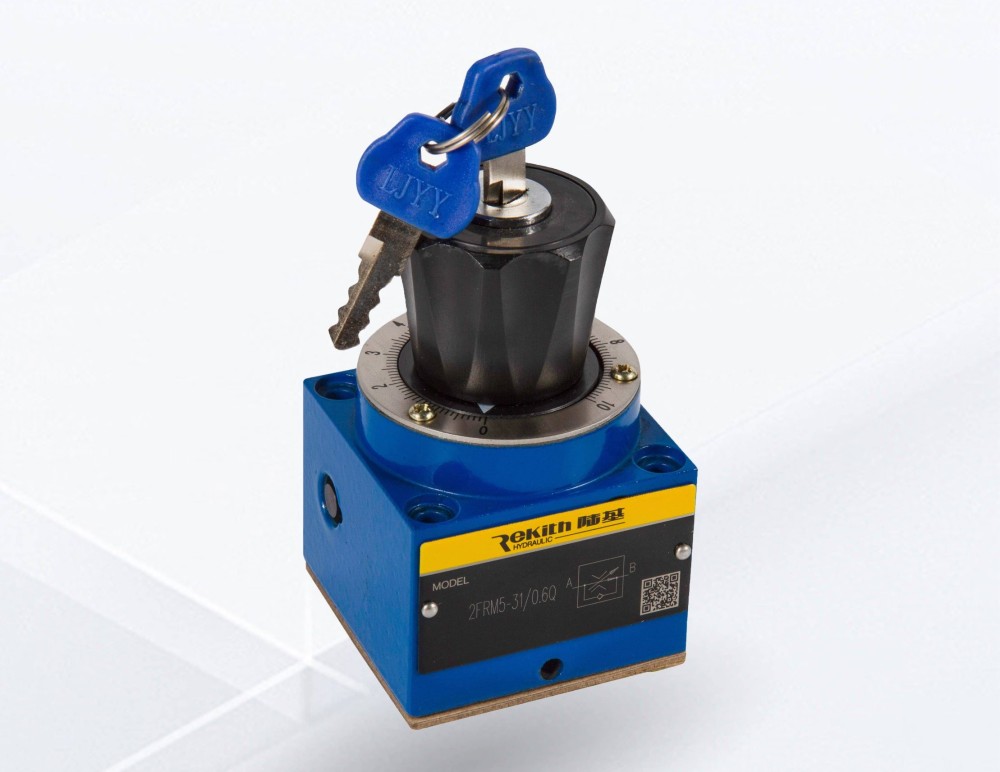

Описание

Регуляторы расхода 2FRM10 (Ду 10) и 2FRM16 (Ду 16) являются двухлинейными (последовательными) регуляторами потока с ручным управлением и предназначены для бесступенчатой регулировки расхода масла в гидросистеме, то есть скорости исполнительного механизма (гидроцилиндра, например) вне зависимости от изменяющейся нагрузки. Регулятор 2FRM10 и 2FRM16 оснащен рукояткой со шкалой для точной регулировки расхода. Клапан устанавливает на монтажную поверхность по DIN 24 340 Form G, ISO 6263 и CETOP-RP 121 H. Клапаны 2FRM10 и 2FRM16 производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда.

Типоразмер 10, 16
Серия изделия 2X
Макс. рабочее давление 315 бар
Максимальный расход: 160 л/мин

Особенности:

• для монтажа на плите, присоединительные отверстия по DIN 24 340 Form G, ISO 6263 и CETOP-RP 121 H, монтажные плиты заказываются отдельно
• ручное механическое управление
• плавное включение
• регулирование потока в обоих направлениях за счет применения дополнительной промежуточной плиты Z4S

Функционирование, конструкция

2-ходовые регуляторы расхода типа 2FRM.., предназначены для стабилизации расхода независимо от давления и температуры. Основными частями распределителя являются корпус (1), дроссельная букса (2), клапан перепада давления (3) с ограничителем хода (3.1), по выбору, обратный клапан (4), элемент настройки (5) у типа 2FRM... Перепад давления в потоке от канала А к каналу В создается на дроссельном отверстии (9) которое у типа 2FRM.. настраивается механически при вращении винтового дросселя (10) от элемента настройки (5). Постоянство расхода через дроссельное отверстие (9) обеспечивает клапан перепада давления (3). Стабильность характеристик в широком диапазоне температур сохраняется за счет острых кромок дросселя. Обратный поток от канала В к каналу А проходит через обратный клапан (4). Регулируемый поток проходит от А к В. Для регулирования прямого и обратного потока используется выпрямительная плита типа Z4S, на которую устанавливается регулятор.
