2FRE6 - Пропорциональный регулятор расхода Ду6 — позиция раздела «Пропорциональные клапаны». Основные параметры: Рабочее давление: 210 бар; Максимальный расход: 25 л/мин; Макс. ток катушки: 1500 мА. БЕЛИМПОРТСНАБ поставляет оборудование этой серии предприятиям Беларуси по договору, с полным комплектом документов. Подберём исполнение по коду заказа, пришлём каталог с расшифровкой и предложим взаимозаменяемую замену при сроках поставки оригинала.

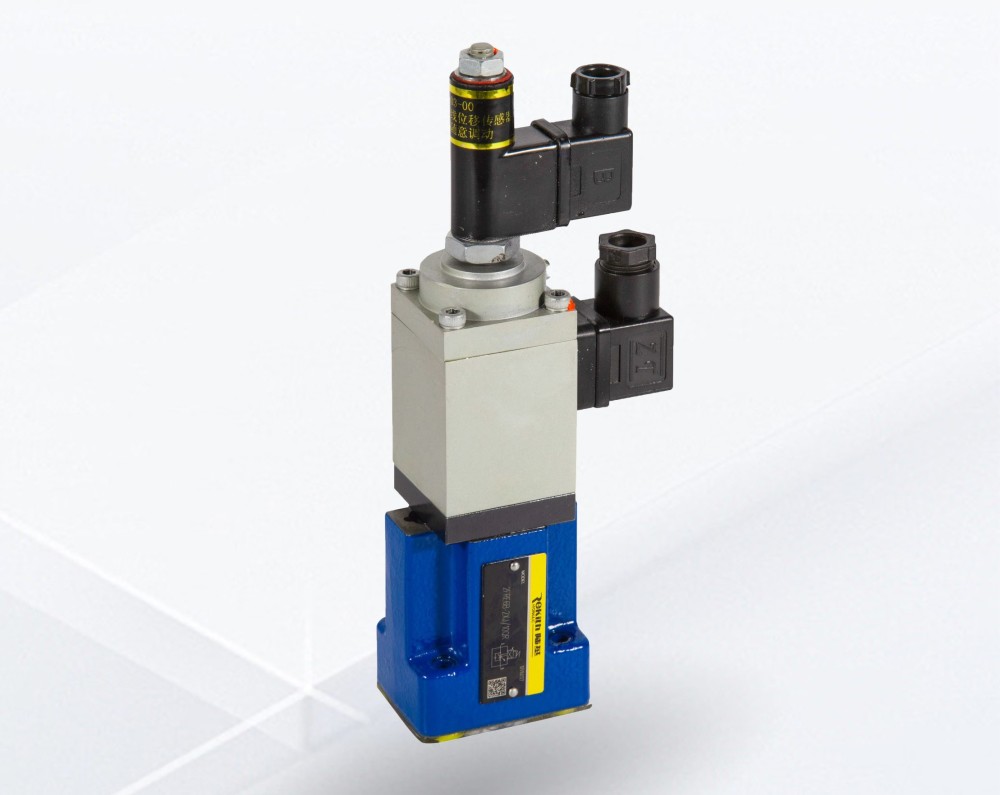

Клапан 2FRE6 является двухлинейным (последовательным) регулятором потока с пропорциональным электромагнитным управлением и предназначен для бесступенчатой регулировки расхода масла в гидросистеме, то есть скорости исполнительного механизма (гидроцилиндра, например) вне зависимости от изменяющейся нагрузки. Регулятор 2FRE6 оснащен датчиком положения регулирующего элемента, что необходимо для организации обратной связи при управлении. Клапан устанавливает на монтажную поверхность Ду6 (ISO 4401-03 или CETOP03). Все пропорциональные клапаны проходят испытания и настройку на стенде завода-изготовителя, что подтверждается соответствующими протоколами (предоставляется по запросу). Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда. Клапаны без встроенного усилителя совместимы по управлению с оригинальным усилителем Rexroth. Внешние электронные карты-усилители также доступны для заказа.
Типоразмер 6
Серия изделия 2X
Макс. рабочее давление 210 бар
Максимальный расход: 25 л/мин
Особенности:
Описание работы, конструкция
Пропорциональные двухлинейные регуляторы расхода типа 2FRE... служат для пропорционального электрического регулирования потока рабочей жидкости и имеют компенсацию по давлению и температуре. Основными составными частями являются: корпус (1), пропорциональный электромагнит с индуктивным позиционным датчиком обратной связи (2), дросселирующая втулка (3), компенсатор давления (4) и дополнительный обратный клапан (5).
Пропорциональный двухлинейный регулятор расхода типа 2FRE 6 B-2X/.K4RV (без линии запирания, с обратным клапаном).
Установленная величина расхода определяется путем предварительного задания (0...100 %) величины сигнала, поступающего с датчика обратной связи. Сигнал управления через усилитель и пропорциональный электромагнит устанавливает дросселирующую втулку (3) в требуемое положение. Датчик определяет фактическое положение дросселирующей втулки и при наличии позиционной ошибки вырабатывает соответствующий корректирующий сигнал в системе замкнутой по положению обратной связи. Компенсатор давления (4) поддерживает постоянный перепад дав- лений на дросселирующей щели, что обеспечивает стабилизацию установленного расхода независимо от нагрузки на гидродвигателе. Компенсация по температуре достигается за счет соответствующего профилирования дросселирующей щели. При нулевом сигнале управления дросселирующая щель закрыта. При отключении электропитания или обрыве кабеля подключения датчика дросселирующая щель перекрывается. Начиная с нулевого сигнала управления, возможно плавное регулирование расхода с помощью предусмотренных в электрическом усилителе регуляторов времени срабатывания в обоих направлениях (рампа). Обратный клапан (5) свободно пропускает поток В-*А. С помощью дополнительной плиты-выпрямителя типа Z4S6..., устанавливаемой под аппаратом, возможно регулирование расхода в обоих направлениях.
Пропорциональный двухлинейный регулятор расхода типа 2FRE 6 A- 2X/.K4MV (с линией запирания, без обратного клапана).
В принципе действие этого регулятора расхода аналогично описанному выше, однако для исключения начального скачка при открытой дросселирующей щели компенсатор давления (4) запирается путем подвода под его нижний торец давления через отверстие Р (6). Давление подводится из линии Р распределителя (8). В результате компенсатор поднимается вверх, преодолевая усилие пружины (7) и исключая возможность соединения линий А—>В. Когда распределитель устанавливается в позицию, в которой соединяются его линии Р и В, компенсатор давления перемещается из закрытой позиции в рабочую, и начальный скачок исключается.
Общие
| Масса | - пропорциональный двухли- нейный регулятор расхода | кг | 1,8 |
| - промежуточная плата- выпрямитель | кг | 0,9 | |
| Рабочее положение | произвольное | ||
| Температурный диапазон при хранении на складе | °C | – 20 ... + 80 | |
| Температурный диапазон окружающей среды | °C | – 20 ... + 50 | |
Гидравлические -пропорциональный двухлинейный регулятор расхода (масло HLP 46 при температуре 40 ± 5о С)
| Макс. рабочее давление в линии А | бар | до 210 | ||||||||||
| Исполнение | 1L | 2L | 8L | 3Q | 6Q | 10Q | 16Q | 25Q | 2QE | |||
| Макс. расход | л/мин | 1 | 2 | 8 | 3 | 6 | 10 | 16 | 25 | 25 | ||
| Мин. расход | -до 100 бар | cм3/мин | 25 | 25 | 50 | 15 | 25 | 50 | 70 | 100 | 15 | |
| - до 210 бар | cм3/мин | 25 | 25 | 50 | 25 | 25 | 50 | 70 | 100 | 25 | ||
| Макс. утечка из линии А в линию В | ||||||||||||
| Сигнал 0% n = 41 мм2/с | Dp = 50 бар | cм3/мин | 4 | 4 | 6 | 4 | 4 | 6 | 7 | 10 | 4 | |
| Температура 50оС | Dp = 100 | cм3/мин | 5 | 5 | 8 | 5 | 5 | 8 | 10 | 15 | 5 | |
| бар | ||||||||||||
| n = 41 мм2/сек и V = 50 C) | Dp = 210 бар | cм3/мин | 7 | 7 | 12 | 7 | 7 | 12 | 15 | 22 | 7 | |
| Минимальная разность давлений | бар | 6 ... 10 | ||||||||||
| Разность давлений при свободном обратном потоке B –> А | см. характеристику стр.9 | |||||||||||
| Зависимость расхода от давления: давление на входе/ давление на выходе | см. характеристику стр.9 | |||||||||||
| температурная зависимость. Тепловой дрейф гидравлический и электрический | см. характеристику стр.9 | |||||||||||
| Рабочая жидкость | Минеральное масло (HL, HLP) по DIN 51524 Прочие рабочие жидкости по запросу! | |||||||||||
| Макс. допустимый уровень загрязнения рабочей жидкости – класс чистоты по ISO4406 (c) | класс 20/18/15 1) | |||||||||||
| Температурный диапазон рабочей жидкости | °C | -20 ... | +80 | |||||||||
| Диапазон вязкости | мм2/с | 15 ... 380 | ||||||||||
| Гистерезис % | < ± 1 от qVmax | |||||||||||
| Повторяемость % | < 1 от qVmax | |||||||||||
| Производственные – клапан 2FRE 6 допуски | ± 3 % при сигнале 33% ± 5 % при сигнале 100% | |||||||||||
| – | усилитель VT-VRPA1 (аналоговый) | усилитель должен быть согласован с клапаном2) | ||||||||||
| – | усилитель VT-VRPD-1 (цифровой) | усилитель должен быть согласован с клапаном2) | ||||||||||
| Гидравлические – | промежуточная плата -выпрямитель | |||||||||||
| до 210 | ||||||||||||
| Рабочее давление | бар | |||||||||||
| Давление открытия | бар | 0,7 | ||||||||||
| Номинальный расход | л/мин | 25 | ||||||||||
1) В гидросистемах должен обеспечиваться класс чистоты, указанный для компонентов. Эффективная фильтрация позволяет избежать отказов и одновременно повышает срок службы компонентов
2) При использовании усилителей наблюдается разброс данных по экземплярам из-за допусков на частоту осцилляции (питание позиционного датчика). При использовании новых установок или замене усилителя может быть необходимо согласование настройки усилителя.
Электрические – пропорциональный магнит
| Вид напряжения | постоянное | |
| Сопротивление катушки | – в холодном состоянии при 20 Ом °C | 5,4 |
| – макс. величина в разогретом Ом состоянии | 8,2 | |
| Продолжительность включения % | 100 | |
| Макс. ток A | 1,5 | |
| Электрическое соединение | со штекером по DIN EN 175301-803-A | |
| штепсельная розетка по DIN EN 175301-803-A 1) | ||
| Степень защиты по EN 60529 | IP 65 2) со смонтированной и заблокированной штепсельной розеткой | |
Электрические – индуктивный позиционный датчик
| суммарное сопротивление катушек между сопротивление катушки при 20 С (см. для этого стр.7) | 1 и 2 | 2 и | и 1 | |
| Ом | 31,5 | 45,5 | 31,5 | |
| Электрическое соединение | со штекером GSA20 | |||
| штепсельная розетка GM209N (Pg9) | ||||
| Степень защиты по EN 60529 | IP 65 2) cо смонтированной и заблокированной штепсельной розеткой | |||
| Индуктивность мГц | 6 ... 8 | |||
| Частота кГц осциллятора | 2,5 | |||
| Электрическая система измерения позиции | дифференциальный дроссель | |||
| Номинальный ход мм | 3,5 | |||
2) Температура на поверхности катушек электромагнитов соответствует европейским нормам DIN EN563 и DIN EN982!
