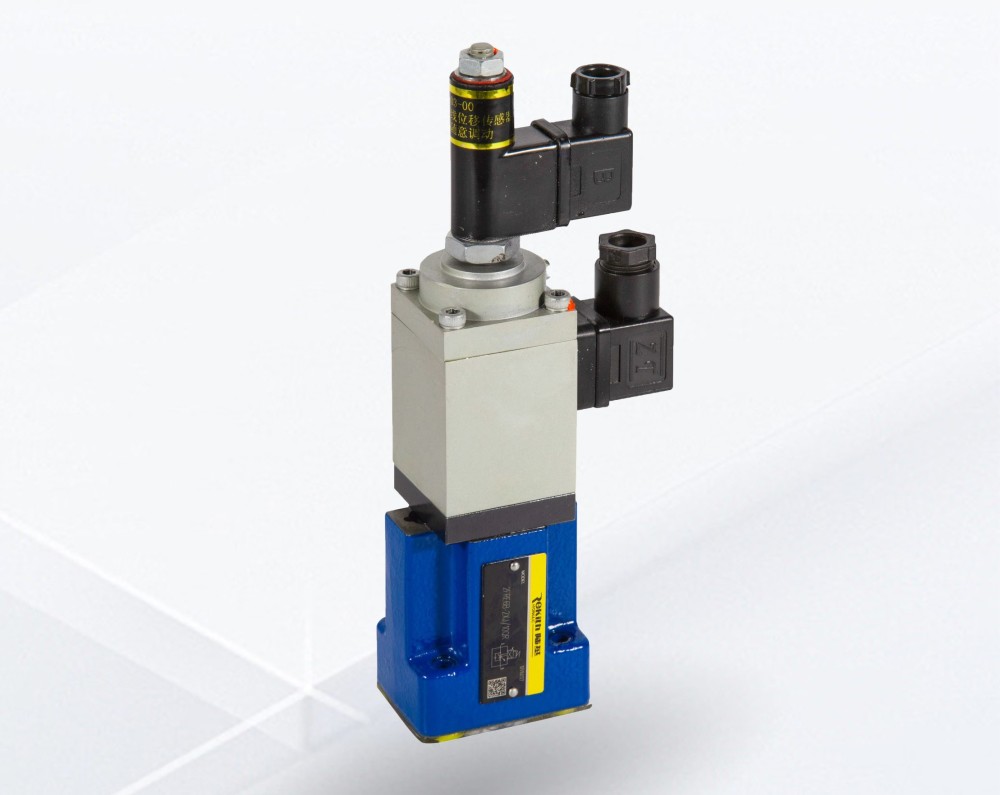

2FRE10, 2FRE16 - Пропорциональный регулятор расхода Ду10, Ду16
2FRE10, 2FRE16

2FRE10, 2FRE16 - Пропорциональный регулятор расхода Ду10, Ду16

Характеристики

Рабочее давление315 бар
Максимальный расход160 л/мин
Макс. ток катушки1500 мА
Электроникапод внешний усилитель
Цена и срок поставки — по запросу. Подберём исполнение по коду заказа, предложим аналог.
Запросить цену +375 (33) 312-26-88

Документация

Поставка 2FRE10, 2FRE16 в Беларусь

2FRE10, 2FRE16 - Пропорциональный регулятор расхода Ду10, Ду16 — позиция раздела «Пропорциональные клапаны». Основные параметры: Рабочее давление: 315 бар; Максимальный расход: 160 л/мин; Макс. ток катушки: 1500 мА. БЕЛИМПОРТСНАБ поставляет оборудование этой серии предприятиям Беларуси по договору, с полным комплектом документов. Подберём исполнение по коду заказа, пришлём каталог с расшифровкой и предложим взаимозаменяемую замену при сроках поставки оригинала.

Описание

Клапаны 2FRE10 и 2FRE16 являются двухлинейными (последовательными) регуляторами потока с пропорциональным электромагнитным управлением и предназначены для бесступенчатой регулировки расхода масла в гидросистеме, то есть скорости исполнительного механизма (гидроцилиндра, например) вне зависимости от изменяющейся нагрузки. Регулятор 2FRE10 или 2FRE16 оснащен датчиком положения регулирующего элемента, что необходимо для организации обратной связи при управлении. Клапан устанавливает на монтажную поверхность по стандартам DIN 24340 form G, ISO 6263 и CETOP-RP 121 H. Все пропорциональные клапаны проходят испытания и настройку на стенде завода-изготовителя, что подтверждается соответствующими протоколами (предоставляется по запросу). Клапаны производятся в Китае на ведущем заводе-изготовителе гидроаппаратуры и являются качественными аналогами одноименного клапана известного немецкого бренда. Клапаны без встроенного усилителя совместимы по управлению с оригинальным усилителем Rexroth. Внешние электронные карты-усилители также доступны для заказа.

Типоразмер 10, 16
Серия изделия 4X
Макс. рабочее давление 315 бар
Максимальный расход: 160 л/мин

Описание:

Конструкция, действие

Пропорциональные регуляторы расхода типа 2FRE. обеспечивают независимо от давления и температуры расход жидкости, который задается электрическим входным сигналом. Основными частями регулятора являются корпус (1), пропорциональный электромагнит с датчиком перемещения (2), измерительный дроссель (3), клапан перепада давлений (4), ограничитель хода (5) и обратный клапан (6). Необходимый расход задается потенциометром в виде входного сигнала от 0 до 100 %. Входной сигнал преобразовывается в усилителе и поступает к пропорциональному магниту, который изменяет открытие измерительного дросселя (3). Положение измерительного дросселя контролируется датчиком перемещения, который выполняет роль датчика обратной связи, корректирующей возможные отклонения измерительного дросселя. Клапан перепада давлений (4) поддерживает постоянный перепад давлений на измерительном дросселе (3), что обеспечивает расход, независимый от общего уровня давления. Рациональная конструкция измерительного дросселя сводит к минимуму влияние колебаний температуры. При входном сигнале 0 % дроссель закрыт. При падении напряжения или разрыве кабеля индуктивного датчика перемещения дроссель закрывается. Возможно безударное открытие измерительного дросселя. Благодаря наличию в характеристике усилителя двух участков плавного изменения сигнала, обеспечивается мягкое открытие и закрытие дросселя (3). Поток от B к А свободно проходит через обратный клапан (6). Установка регулятора расхода на выпрямительную плиту типа Z4S. позволяет регулировать поток в обоих направлениях.

Технические характеристики

Общие
Номинальный размер 10 16
Рабочее положение любое
Температура хранения 0С -20 до +80
Внешняя температура 0С -20 до +70
Масса регулятор расхода, kg 6,1 8,5
выпрямительн. плита, kg 3,2 9,3
Гидравлические, пропорциональный регулятор расхода
Макс. рабочее давление вход А Бар до 315
Расход qVmаx. номинальный размер 10 16
линейный Л/мин 10 16 25 50 60 80 100 125 160
прогрессир. с ускор. ходом Л/мин 40 -
Мин. перепад давлений Бар 3 до 8 6 до 10
Dр потока B ® А Бар см. характеристику на стр. 9
Точность регулирования расхода Температурный гидравл.+электрич. DqV /0С % 0,1 от qVmаx
дрейф компенс. давл.(до Dр = 315 Бар) % ± 2 от qVmаx
Рабочая жидкость минеральное масло (HL, HLP) по DIN 51 524; другие жидкости - по согласованию!
Температура рабочей жидкости 0С - 20 до + 80
Вязкость mm2/s 15 до 380
Чистота рабочей жидкости Рекомендуется фильтр загрязненность по NAS 1638 класс 9 Макс. допустимая с коэффициентом b ³ x = 10
Гистерезис % < ± 1 от qVmаx
Воспроизводимость % < 1 от qVmаx
Точность элементов управления регулятор 2FRE. % - ± 2 при входном сигнале 33 % - ± 5 при входном сигнале 100 %
усилитель VT 5004 % < 0,5
усилитель VT 11034 % < ± 2
Электрические, пропорциональный электромагнит
Вид тока постоянный
Сопротивление катушки при 20 0С W 10
при макс. температуре W 13,9
Длительность работы, % 100
Макс. ток на катушке, А 1,51
Электрическое присоединение приборный штекер по DIN 43 650-АM2
присоед. штекер по DIN 43 650-АF2/Pg11 1)
Степень защиты по DIN 40 050 IP 65

Электрические, индуктивный датчик перемещения

Общее сопротивление между катушками 1 и 2 2 и и 1
при 20 0С W 31,5 45,5 31,5
Электрическое подключение приборный штекер GSА фирмы H
присоед. штек. GM209N (Pg9) фирмы 1)
Индуктивность mH 6 до 8
Частота осцилятора kHz 2,5
Электрическая система измерения перемещения дифференциальный дроссель
Номинальный ход mm 4
Степень защиты по DIN 40 050 IP 65
Управляющая электроника (заказывается отдельно)
Усилитель в формате еврокарты тип VT-VRPD-тип VT 11034 по каталогу RD 29 774
